Устройство газового котла

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду. Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях. Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Варианты конструктивного исполнения

Напольные газовые котлы могут изготавливаться в одноконтурном или двухконтурном исполнении. Одноконтурные устройства служат только для отопления помещений. Для создания системы горячего водоснабжения придёт приобрести дополнительное оборудование. Подобные конструкции могут различаться своим составом:

• для более экономичного расхода газа, устройства комплектуются водонагревателями с проточным устройством;
• при наилучшем варианте теплообменник размещается непосредственно в водонагревателе. В этом случае потребуется согласовать мощности используемых приборов.

С помощью конструкции, в состав которой входит 2 контура, отапливаются жилые строения и производственные помещения. Также они применяются для создания системы ГВС.

Двухконтурный обогревательный агрегат состоит из следующих частей:

• теплообменного устройства;
• горелки;
• расширительного бачка;
• насоса, для осуществления циркуляции теплового носителя.

Для того, чтобы подобное оборудование правильно работало, его следует подключить к отопительной системе и водяному контуру. Сегодня напольные газовые отопительные котлы активно используются для обогрева индивидуальных и производственных строений. Газ относится к относительно недорогим видам топлива. При наличии центральной газовой магистрали, монтажные работы не займут много времени.

Решая, какой выбрать напольный газовый котел, следует учитывать, что обогревательные агрегаты обладают значительными габаритными размерами и весом. Для их установки потребуется отдельное помещение и дымоход, через который будут удаляться продукты сгорания. Котельная должна соответствовать определённым требованиям, которые устанавливают государственные контролирующие органы. При отделке помещения следует использовать материалы, безопасные в пожарном отношении. Его размеры должны превышать 4 м2. Для установки корпуса котла необходимо использовать ровную поверхность.

При работе некоторых моделей используется электрическая энергия. Если её отключить газ перестанет подаваться в горелку, и она погаснет. Запуск подобных устройств осуществляется автоматически. При отсутствии системы автоматики, включение котла производится механически. В состав каждой отопительной газовой конструкции должны входить защитные датчики. Они контролируют работу обогревателя и предотвращают нежелательные сбои.

Преимущества и недостатки газовых котлов

Преимущества и недостатки будут описаны на фоне других отопительных систем. Помимо одновременной возможности нагрева водопровода и системы отопления, стоит выделить другие плюсы:

• такой агрегат вырабатывает больше энергии, чем потребляет — это увеличивает объемы прогреваемой территории;
• низкие энергозатраты — фактор экономичного использования устройства;
• автоматика без постороннего вмешательства следит за уровнем подачи газа и в случае штатных неполадок оповещает о системном сбое;
• прост в использовании;
• долговечен и износостойкий.

Такие преимущества по сравнению с остальными отопительными системами должны были сделать газовый котел мировым лидером на рынке, однако и у него есть ряд минусов:

• Для установки требуется соответствующая документация от газовых служб.
• Монтаж устройства должен проводиться с предельной точностью без малейшего нарушения. Возможно, понадобится помощь специалистов.
• Закрытый тип горения должен иметь утилизатор отходов через дымоход на улицу. Продукт горения наносит экологический урон окружающей природе.
• Открытый тип горения должен находиться в хорошо вентилируемой комнате. Естественный прирост воздуха должен быть стабильным. Иначе продукты горения попадают внутрь дома. В таком случае из-за недостатка кислорода горелка будет работать нестабильно.
• Сниженное давление газа или слабая работа горелки приводят к копоти, к снижению теплоотдачи.
• При определенных размерах помещения использование устройства становится убыточным и опасным. Эта отметка в 100 м².
• Необходимо дополнительное оборудование для слежения показаний подачи газа.

Важно! Халатное отношение к правилам монтажа и эксплуатации, незаконная установка котла приводят к опасным для жизни последствиям — к штрафам за незаконную врезку в газопровод

Материалы изготовления

Самые дорогие котлы — те, в которых теплообменники из чугуна. Это связано с тем, что чугунные компоненты служат дольше и устойчивы к коррозии и термическим напряжениям. Высоко ценятся теплообменники из нержавеющей стали и меди, обработанные ингибирующим составом. Дешевле обходятся модели котлов с компонентами, изготовленными из алюминия.

Материал для котла должен быть максимально устойчив к появлению трещин, ржавчины. Срок службы качественных теплообменников — не менее 20—30 лет. Чугунные компоненты котла обладают особой кристаллической структурой для обеспечения однородности тепловых потоков.

Это интересно: Как нужно проверять клапана и другие компоненты на газовом котле?

Что такое газовый двухконтурный котел: общее понятие

Газовый двухконтурный котел может устанавливаться только в помещениях с хорошей вентиляцией.

Принцип работы

Установка может работать в 2 режимах — подготовка горячей воды и отопление помещения. Для этого в приборе имеется 2 отдельных контура.

Нагрев теплоносителя, поступающего в отопительный контур, осуществляется в первичном теплообменнике. 3-ходовой кран предназначен для переключения режимов работы.

Подготовка ГВС происходит в пластинчатом теплообменнике. Работа прибора регулируется автоматикой.

Механизм функционирования двухконтурного аппарата следующий:

1. При фиксации снижения температуры датчиком в помещении ниже заданного значения автоматика включает циркуляционный насос. Теплоноситель начинает движение по отопительному контуру.
2. Зажигается горелка в рабочей камере.
3. Теплоноситель нагревается в первичном теплообменнике и поступает в отопительный контур. Температура воздуха в помещении повышается.
4. Остывший теплоноситель нагревается и возвращается в контур. Так продолжается, пока датчик не зафиксирует уровень температуры воздуха, установленный пользователем.
5. После этого циркуляция в отопительном контуре останавливается, сжигание топлива прекращается.
6. Включение оборудования в работу для выработки ГВС происходит при открытии крана разбора горячей воды. 3-ходовой клапан при этом переключается и замыкает циркуляцию теплоносителя внутри аппарата. Проточная вода нагревается во вторичном теплообменнике и поступает потребителям.
7. После закрытия крана разбора горелка гаснет, а насос прекращает работу.

Схема работы двухконтурного котла.

Преимущества

Двухконтурные отопительные приборы, работающие на газообразном топливе, имеют следующие достоинства:

• компактные размеры, позволяющие монтировать устройства в загородных домах и частных квартирах;
• универсальность — возможность обеспечения потребителей теплом и горячей водой одновременно;
• автоматика и датчики позволяют исключить ручное управление агрегатом;
• высокая безопасность изделия;
• хороший выбор моделей различной стоимости.

Принцип работы и устройство напольного газового котла

Внутри напольного газового котла происходит сжигание природного или сжиженного газа.

В результате чего при помощи теплообменника происходит нагревание теплоносителя в системе отопления (чаще всего это вода).

Камера сгорание в напольном газовом котле чаще всего открытая, что предполагает использование дымохода с естественной тягой и наличие приточной вентиляции в котельной.

Котельная будет выглядеть примерно так, как показано ниже на рисунке:

Схема отопления напольного газового котла

Кроме этого, существуют напольные газовые котлы с принудительной тягой.

Это упрощает и удешевляет монтаж дымохода, но делает котел энергозависимым.

А это значит, что на случай отключений электричества необходимо будет докупить источник бесперебойного питания и аккумуляторы для него.

Напольный газовый котел с вентилятором

Что касается устройства напольных газовых котлов, то с некоторым приближением оно выглядит следующим образом:

Устройство двухконтурного напольного газового котла

Выше на рисунке показан разрез двухконтурного напольного газового котла.

Это видно по наличию медного змеевика вокруг дымогарных труб, который и предназначен для приготовления санитарной горячей воды на протоке.

Помимо этого, существуют дорогие модели со встроенным бойлером, но для российского рынка это все еще экзотика.

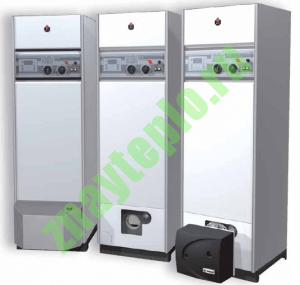

Газовый котел ACV Delta PRO со встроенным бойлером косвенного нагрева

Вокруг топочной камеры и дымогарных труб расположена водяная рубашка. В ней и происходит тот самый теплообмен, о котором я писал выше.

А сам газ сжигается на горелке, расположенной внутри камеры сгорания.

Газ в горелку подается через специальный клапан, управляемый автоматикой.

Она в случае обрыва пламени отключает подачу газа и тем самым предотвращает взрыв.

Обзор двух моделей

Наибольшей популярностью сегодня пользуются такие модели котлов, как Wolf CGG-1 K-24 и Baxi Luna-3 Comfort 240 Fi.

Модель Wolf CGG-1 K-24 — это двухконтурный котел, предназначенный для закрепления на стене. У него имеется закрытая камера сгорания. Газ ходит по концентрическим и раздельным дымоходам. Основные особенности этой модели следующие:

• высокий КПД;
• малый вес (чуть более 40 кг);
• небольшие размеры;
• возможность подключения к баллонному и магистральному газу;
• возможность применения автоматики WRS.

Мощность устройства варьируется от 9400 до 24000 Вт. Объем его расширительного бака — 8 л. Самым серьезным недостатком этой модели следует считать ее высокую стоимость. Впрочем, соотношение «цена — качество» здесь соответственное.

Что касается другой модели — Baxi Luna-3 Comfort 240 Fi — то это устройство хорошо подходит для эксплуатации в российских домах. Оно может работать при уменьшении входного давления газа до 5 мбар. На корпусе прибора имеется панель управления. Ее можно снимать и переустанавливать в другое место. Она же одновременно исполняет роль датчика температуры в комнате.

Прибор может работать на сжиженном и магистральном газе. Он имеет множество дополнительных функций, поэтому цена его немалая. Но главный его недостаток — это не дороговизна, а повышенная чувствительность к перепадам напряжения в электросети, поэтому подключать его следует лишь через стабилизатор.

Потребители положительно характеризуют газовые отопительные котлы. Перечисляя положительные свойства оборудования, они обычно указывают на его малые размеры и эффективную автоматику. Особой популярностью у владельцев загородных домов пользуются настенные котлы, ведь места для их установки гораздо больше, чем для напольных.

Конструкция и принцип работы газового котла отопления

Как уже говорилось выше, по образу устройства большинство нагревательных котлов схожи между собой. Но для того чтобы понять, как пользоваться газовым котлом правильно, требуется, конечно же, знать, из каких структурных частей состоит это оборудование.Основу стандартного котла на газу составляют следующие элементы:

• прямоугольная газовая горелка . Эта конструкция включает в себя форсунки, которые и служат местом проведения газа внутрь камеры сгорания. Благодаря этим элементам пламя распределяется равномерно, что делает сгорание теплоносителя внутри системы наиболее эффективным;
• теплообменник . Это устройство представляет собой короб из металла, оборудованный встроенной батареей. Внутри этого короба проходят трубы, по которым циркулирует теплоноситель. Нагрев воды происходит из-за того, что теплообменник, нагреваясь от сгорающего внутри камеры газа, передает ей тепло. Если в котле одноконтурного типа теплообменник может быть только один, то в двухконтурных аппаратах их может быть и два (первичный и вторичный);
• циркуляционный насос . С помощью этого устройства регулируется давление, возникающее в системе с циркуляцией, работающей по принудительному принципу. Далеко не все котлы оснащены подобной деталью;
• расширительный бак . Основное назначение данного элемента – временный отвод теплоносителя, что необходимо в случае нагрева и расширения воды. Такой бачок оснащен специальной емкостью, которая сможет подойти для любого котла на газу. Если планируется использовать отопительное оборудование на больших участках, то можно смонтировать еще один расширительный бак;
• прибор, отвечающий за отвод продуктов сгорания топлива . В котлах атмосферного типа этот элемент присоединяется к отдельной дымовой трубе, имеющей естественную циркуляцию, а в турбированных механизмах в наличии уже есть двойная труба отвода коаксиального типа, вывод продуктов горения в которой осуществляется посредством вмонтированного вентилятора;
• автоматическая система, которая служит центром управления котлом . Основным его элементом является электронная схема, позволяющая установить желаемый режим работы котла исходя из данных, отображаемых на установленных датчиках.

Для того чтобы срок службы газового котла был максимально долгим, важно, чтобы каждый его элемент функционировал надежно и исправно (про

Какими бывают?

Все водогрейные котельные отличаются по виду используемого топлива. Они бывают газовыми, твердотопливными и жидкотопливными. Для определенного типа котел будет иметь свои конструктивные особенности. У него будет особенная горелка, которая может быть атмосферной или сменной-надувной. Атмосферная предназначена для определенного топлива, а благодаря сменно-надувной можно менять один вид топлива на другой.

Твердотопливные мини-котельные топятся дровами, углем, стружкой и торфом. Неотъемлемой частью такого типа установки является конструктивный узел. Это резервуар для нагревания воды. Котел на твёрдом топливе имеет очень вместительную топку или камеру сгорания с колосниковой сеткой, под которой есть контейнер для сбора золы, а вверху дымоход.

Далее воздух проходит по внутренним плоскостям и идёт в радиатор, находящийся внутри бака с холодной водой. Во время движения по теплообменнику воздух передаёт своё тепло воде, при этом её нагревает. Такие котельные должны работать в присутствии специального персонала, который следит за закладкой топлива и температурой внутри бака. Твердотопливные установки считаются менее экономичными, т. к. идет большой расход топлива. Их плюсом является небольшой вес, а к эксплуатации нет особых требований.

Котельные, работающие на газе, просты в эксплуатации, отличаются большой мощностью. Они оснащены одноконтурными и двухконтурными котлами, рассчитаны на одновременное обеспечение горячей водой и обогрев помещения. Они могут быть встроенными и отдельно стоящими, крышными или на платформе. По транспортировке бывают нетранспортабельными или блочно-модульными.

Принцип работы газовых котельных состоит в том, что газ в автоматическом режиме движется по магистрали в камеру сгорания, в которой все функции контролируются разными системами и датчиками. В такой цепочке автоматика руководит практически всем, от силы пламени до утилизации продуктов сгорания. Появившийся при сгорании жар нагревает теплообменник, а нагретая вода передвигается в распределительный контур и потом к потребителю.

Котельные, функционирующие на жидком топливе, работают по основному принципу. Они легки в пользовании, быстро вводятся в эксплуатацию. Работают на дизеле, обеспечивающим большое количество КПД, до 90%. Кроме этого всегда можно сменить вид топлива на газ, для этого необходимо просто сменить горелку. Такие котельные имеют доступную цену и низкое энергопотребление, для работы требуют минимального оформления документации. Единственным недостатком является требование к качеству топлива, т. к. при его несоблюдении оборудование может выйти из строя.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Принцип работы газового котла отопления: схема нагрева

Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.

Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание

Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики

При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Способы установки и подключения к отопительной системе

Особенности монтажа котла зависят от его строения. Под тяжелую технику требуется выделять отдельное помещение и обустраивать прочный фундамент.

С кранами на подаче и обратке

Основная опасность заключается в монтаже на участке отсекающего вентиля. Если после использования газового котла запустить твердотопливный, но забыть открыть клапан, это приведет к аварийной ситуации. При нагреве вода начнет увеличиваться в объемах, а закрытые краны не смогут пропустить ее, поэтому расширительный бак будет поврежден. В продвинутых моделях проблема исключается электроникой.

Схема подключения котла с кранами.

С краном только на обратной трубе

Чтобы избежать любых угроз, связанных с закрытым клапаном, можно отказаться от его использования. В таком случае запертый кран будет останавливать циркуляцию воды в неиспользуемой котельной установке. В свою очередь, отсутствие клапана на подающей трубе позволит избыточной жидкости вытекать из котла. Однако при таком монтаже отсутствует возможность разборки агрегата для обслуживания или ремонта.

С промежуточным теплообменником

Государственные органы не запрещают устанавливать такой элемент для объединения котлов в один комплекс. В этом случае вода, которая размещается в контуре обогрева, отделяется от теплоносителя в открытой части агрегата с расширительным резервуаром.

С дополнительным расширительным баком

Наиболее подходящая схема соединения – монтаж закрытого диафрагменного резервуара. Его можно купить отдельно (продвинутые котлы с навесной конфигурацией уже имеют бак).

Дополнительный расширительный бак можно купить отдельно.
