Фитинги для труб Рехау из сшитого полиэтилена: особенности монтажа, цены и демонтаж,монтаж труб.

Монтаж отопительной системы Рехау

Выполнить установку каналов рассматриваемого производителя довольно просто. Для решения этой задачи нужно купить соответствующий инструмент и внимательно прочитать инструкции по сборке трубопровода.

Поэтапное выполнение задачи выглядит следующим образом. Купите необходимое количество труб и соединительных элементов. Составьте схему будущей системы. Подготовьте инструмент, которые пригодится для выполнения работ.

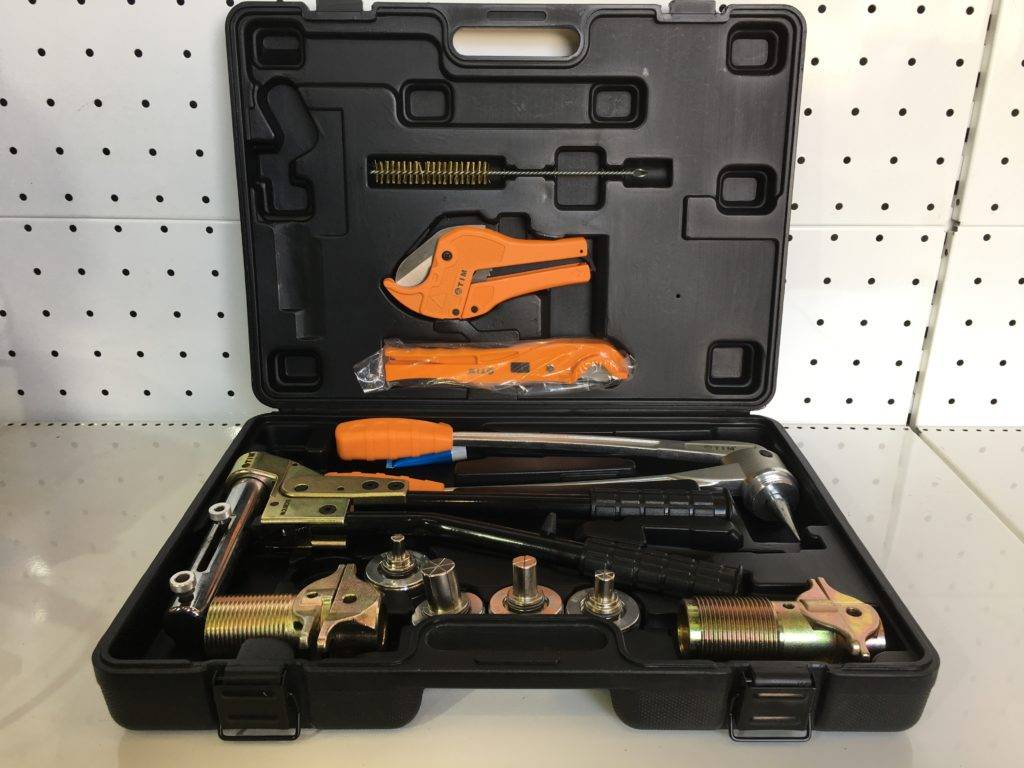

Вам понадобиться:

Расширитель с комплектом специальных насадок для каналов с различным сечением.
Пресс-зажим. В набор также должны входить насадки для работы с конструкциями разного диаметра.
Труборез для работы с пластиковыми изделиями.
Измерительная рулетка.

Сборку трубопровода нужно начинать с подготовительного этапа.

Он включает в себе два пункта:

Соединение каналов и фасонных частей выполняется посредством гильз.

Выбирается насадка, подходящая к расширителю. Она должна полностью соответствовать по размеру

Важно, чтобы рукоять инструмента в этот момент была на 100% разведенной. Концы рукоятки должны размещаться строго под углом девяносто градусов

Следите за тем, чтобы насадка на расширителе была прикреплена прочно и сидела до упора на штифте. На часть канала, соединяемого с фасонной частью, одевают гильзу. Причем ее диаметр должен полностью соответствовать размерам используемой конструкции. Фаска гильзы должна быть направленной в сторону будущего соединения.

На вторую часть насадки расширителя надевают трубу. При сведении инструмента ее конструкция будет расширяться. В этот момент ее нужно состыковать с фасонной частью. Установленную гильзу подводят к фитингу.

Посредством пресс-зажима ее продвигают в соединительный элемент. Сделать это нужно до упора. Только так получиться надежные и прочный стык.

Чтобы монтаж системы водоснабжения и отопления прошел правильно нужно строго соблюдать все существующие нормы и правила. Обязательно пользуйтесь защитными масками, которые надежно защитят ваши глаза. Кроме этого, обязательно используйте перчатки.

Справиться с монтажом конструкций компании Рехау сможет практически любой человек. Установка этого оборудования не требует специальных знаний и навыков. Главное, каждый этап выполнять правильно.

Монтаж металлопластиковых труб

В данной статье пойдет речь о монтаже металлопластиковых труб своими руками при помощи резьбовых фитингов.

Преимуществами соединения и подключения труб при помощи специальных фитингов является то, что при этом не требуется нарезка резьбы, и сам процесс занимает немного времени.

Важным это является прежде всего от того, что в подавляющем большинстве случаев требуется скрытая прокладка трубопровода, которая не допускает малейшего нарушения герметичности. В продаже в настоящее время имеется широкий ассортимент фитингов (фасонных частей) для металлопластиковых труб.

Когда вам потребуется установить фитинг, советуем обратить внимание на уровень качества резьбы. Следует учесть, что участки, где сорвана резьба, допускаются только тогда, когда в сумме их длина составляет не больше 10% от общей протяженности резьбы

Торцы фитингов обязательно должны обладать ровной формой и быть перпендикулярными оси изделия. Резьбы не должна содержать заусенцев.

Все фитинги в зависимости от способа их подсоединения к трубе подразделяют на резьбовые (винтовые) и прессующиеся.

При применении резьбовых фитингов соединение достигается благодаря давлению, создающемуся на разомкнутом разжимном кольце при закручивании гайки. Чтобы корпус фитинга плотно соединялся с наконечником, предусматривается специальная прокладка.

Стоимость труб и фитингов Рехау

На сшитый полиэтилен, трубы и фитинг цена Рехау довольно высока. Однако качество этой торговой марки можно назвать эталонным.

Основное влияние на стоимость однотипного изделия оказывают диаметр и размеры. Таким образом, чем больше размер, тем выше стоимость. В приведенном списке указаны пограничные параметры размеров и стоимости, на основании чего можно сделать выводы о примерной стоимости изделий внутри диапазона.

Стандартные изделия для отопления и водоснабжения:

RAUTITAN his для водоснабжения, диаметр от 16 до 63 мм — от 1,76 до 21,79;
RAUTITAN pink для отопления, диаметр от 16 до 63 мм — от 1,75 до 18,75.

Стоимость указана в евро за 1 метр погонный.

Stabil:

RAUTITAN stabil универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,99 до 5,45;
RAUTITAN stabil универсальная без гофротрубы, диаметр от 16,2 до 40 мм — от 3,08 до 24,77;
RAUTITAN stabil PLATINUM универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,99 до 5,45;
RAUTITAN stabil изолированная квадратная, диаметр от 16,2 до 20 мм — от 6,86 до 11,56;
RAUTITAN stabil изолированная круглая диаметр от 16,2 до 25 мм — от 4,67 до 9,92.

Стоимость указана в евро за 1 метр погонный.

Flex:

RAUTITAN flex универсальная в гофротрубе, диаметр 16,2 или 20 мм — от 3,23 до 4,27;
RAUTITAN flex универсальная без гофротрубы, диаметр от 16,2 до 63 мм — от 2,36 до 23;
RAUTITAN flex изолированная квадратная, диаметр от 16,2 до 20 мм — от 5,94 до 9,94;
RAUTITAN flex изолированная круглая, диаметр от 16 до 25 мм — от 3,85 до 8,16.

Стоимость указана в евро за 1 метр погонный.

Фитинги:

надвижная гильза — от 0,79 до 11,75;
тройники разводные — от 6,07 до 35,88;
тройники равнопроводные — от 6,07 до 78,21;
тройники с уменьшенным боковым или торцевым проходом — от 8 до 119,57;
муфты соединительные — от 4,23 до 57,94;
переходники — от 9,49 до 133,23;
угловые переходники — от 5,55 до 100,57;
коллекторы — от 79,11 до 239,84 (стоимость промышленных доходит до 1500 евро).

Стоимость указана в евро за 1 штуку.

Особенности продукции Rehau

Немецкое качество давно стало нарицательным. Бренд Рехау – одна из торговых марок, подтверждающих высокие стандарты немецкой продукции. Особенности труб и фитинга этой компании ощутимы. Во многих аспектах своей деятельности компания является новатором и законодателем.

Преимущества

К достоинствам продукции можно отнести не только абстрактные стереотипы, но и вполне реальные отличия.

К преимуществам относится:

повышенная звукоизоляция;
простой монтаж (необходимы соответствующие инструменты);
универсальность для целей водоснабжения и обогрева;
стойкость к повреждениям и трещинам;
высокая термо- и теплоизоляция, выдерживает перепады высоких температур до 95 °С;
высокая прочность — позволяет выдерживать большие перепады давления;
безопасность и экологичность — можно применять в системах подачи питьевой воды;
устойчивость к образованию налета — специальное покрытие не дает скапливаться грязи.

Недостатки

Достоинства в одних ситуация могут трактоваться как недостатки в других. Так, к примеру, пероксидные изделия обладают большей жесткостью, что хорошо, так как означает повышенную прочность, но не очень удобно, когда его необходимо согнуть.

К недостаткам продукции этой марки можно отнести разве что высокую стоимость, которая тем не менее соответствует качеству.

Трубы из сшитого полиэтилена любой марки нельзя назвать универсальными во всех смыслах, так как они не производятся в больших диаметрах. Это довольно затратная технология, и такая продукция проиграла бы ценовую конкуренцию.

Цены на фитинги Рехау

фитинги rehau

Материалы для систем отопления компании Рехау

Состав труб и разновидности

На фото – универсальные полиэтиленовые трубы с различными фитингами.

Трубы отопления Рехау производят из сшитого полиэтилена. Однако здесь требуется некоторое уточнение: существует множество компаний, которые выпускают изделия из этого материала, но далеко не все могут похвастать таким же уровнем качества. В чем секрет немецкой фирмы?

Дело в том, что сшитый полиэтилен можно получить различными способами – нагревом в присутствии пероксидов, обработкой силаном с катализаторами, бомбардировкой электронами и рентгеновскими лучами, азотной технологией.

Соответственно, материалы называют PE-Xa, PE-Xb, PE-Xcи PE-Xd. Наиболее качественную сшивку – до 85 % — дает только пероксидная технология (PE-Xa), именно она чаще всего применяется в изготовлении материалов немецкой торговой марки Rehau.

Молекулы полиэтилена сшивают путем образования свободных связей вследствие удаления отдельных атомов водорода.

Важно! В некоторых моделях для повышения устойчивости к высокому давлению в качестве внутреннего слоя может использоваться PE- Xc как более жесткий материал. Также следует помнить, что кислород стремится выровнять свою концентрацию и проникает через различные проницаемые мембраны, к которым относится и полиэтилен. Также следует помнить, что кислород стремится выровнять свою концентрацию и проникает через различные проницаемые мембраны, к которым относится и полиэтилен

Также следует помнить, что кислород стремится выровнять свою концентрацию и проникает через различные проницаемые мембраны, к которым относится и полиэтилен.

Для противодействия этому эффекту были разработаны трубы специальной структуры:

Материалы со слоем из сваренного встык алюминия. Структура изделия выглядит так: PE-Xc – Al – PE-Xa. Это универсальные трубы серии Rautitanstabil, которые подходят для систем подачи питьевой воды и систем отопления;
Материалы со слоем из этиленвинилалкоголя. Здесь структура немного иная: PE-Xa – EVOH – PE-Xa. Данная компоновка подходит для универсальных и чисто отопительных труб, использована в изделиях серий Rautitanflex (универсальные)и Rautitanpink (чисто отопительные).

Металлопластиковая труба Рехау для отопления и водоснабжения серии Rautitanstabil.

Важно! Следует понимать, что высокая цена продуктов компании обусловлена применением дорогих и качественных материалов, а также высоких технологий производства

Характеристики и особенности

Материал позволяет создавать самые необычные и сложные системы.

Технические характеристики продуктов данной торговой марки позволяют использовать их в различных условиях, в том числе для радиаторной разводки, магистралей подачи теплоносителя и теплых полов:

Состав изделий: PE-Xc – Al – PE-Xa, PE-Xa – EVOH – PE-Xa;
Максимальная рабочая температура – 95 °C, нормальная рабочая температура – 70 °C, температура допустимого кратковременного пика – 110 °C;
Максимальное рабочее давление – 10 атмосфер, возможны кратковременные скачки до 20 атм.;
Гарантированный срок эксплуатации – не менее 50 лет.

Труба отопления Рехау Rautitan Pink поставляется в бухтах.

К особенностям изделий можно отнести такие их качества, как эффект памяти формы (материал стремится вернуть первоначальную форму при деформации), возможность гнуть трубы небольших диаметров без инструмента, шумопоглощающий эффект и теплоизоляционную активность.

Также сшитый полиэтилен дает минимальные значения температурных расширений по сравнению с другими видами пластиков, что весьма существенно для отопительных трубопроводов.

Изделия можно использовать для всех видов радиаторной разводки.

Само собой, для PE-X актуальны качества, характерные для всех пластиков: низкая плотность и вес трубопровода, химическая и коррозионная инертность, высокая ударная вязкость, низкая шероховатость внутренней поверхности, эластичность и способность противостоять гидроударам.

Можно создавать коллекторные узлы и сложные системы.

Важно! Отдельно следует сказать о способе монтажа соединений, но мы это сделаем в следующем абзаце

Даём до 5 лет гарантии на наши работы и до 50 лет на трубы Rehau!

Монтаж труб

ВИДЫ ТРУБ REHAU, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕЕ ВРЕМЯ

Трубы Rehau подразделяются на несколько видов. Различаются они методами сшивки полиэтилена.

REHAU Rautitan pink — продукт идеально подойдет для отопительных систем (с кислородным барьером). Трубы этого вида также хорошо применимы для установки «теплого пола»;

REHAU Rautitan stabil — очень хороший тип труб для водопровода (холодная и горячая вода) и отопления.

Труба состоит из особого внутреннего слоя под названием РЕХ, с помощью которого продукт приобрел хорошую прочность, даже если повреждается слой алюминия. Rautitan stabil, благодаря своей прочности, не потеряет свою форму в случае каких-либо изгибов, потому его можно смело использовать непосредственно с самим прибором отопления. Зачастую, это изделие используют в отопительных системах и системах горячего водоснабжения (ГВС);

REHAU Rautitan flex — универсальные трубы из сшитого полиэтилена для водопровода (холодная и горячая вода) и отопления (с кислородным барьером);

REHAU Rautitan his — трубы из сшитого полиэтилена для водопровода (на холодную воду); систем холодного и горячего водоснабжения в системах транспортировки питьевой воды.

ГЛАВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ТРУБ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

Cшитый полиэтилен хорошо поглощает звуки, тем самым обеспечивая отличную шумоизоляцию;

Cтойкость к перепадам температур и внутреннему давлению;

Высокая теплоизоляция;

Трубы не подвержены механическим повреждениям, поэтому спокойно их можно закрывать различными конструкциями;

Хорошо изготовленное гладкое внутреннее покрытие предупреждает налет;

Полная совместимость со всеми гидравлическими инструментами;

Быстрый и легкий монтаж труб из сшитого полиэтилена в квартире и доме;

Простота в эксплуатации;

Трубы из сшитого полиэтилена долговечны, бесперебойный срок службы в течение 50 лет.

Изделия Rehau уникальны ещё и тем, что из них можно конструировать трубопроводы любой сложности и направленности. Их высокая стоимость является, пожалуй, единственным недостатком.

+7 (495) 509-53-15

+7 (915) 303-36-00

Все работы выполняем на совесть с гарантией до 5 лет. Мастер приедет в течение 1 часа или в удобное время! Звоните!

ПРАВИЛЬНЫЙ И КВАЛИФИЦИРОВАННЫЙ МОНТАЖ ТРУБ REHAU

После того, как вы приобрели необходимый инструмент, внимательно прочитайте инструкцию перед началом монтажа труб Рехау. Убедитесь, что приобрели нужное количество инструментов, фитингов и переходников.

Для установки труб потребуется:

Специальный эспандер – расширитель с насадками для труб разных диаметров;

Труборез, рулетка и разметочный маркер для труб;

Пресс-зажим с насадками разных диаметров.

При помощи специальной подвижной гильзы выполняется холодная запрессовка. Благодаря такому методу не придется клеить, паять или сваривать что-то. Фитинги с удобной установкой помогут оборудовать сложные системы.

Изделия прессуются обжимными гильзами за счет гидравлического пресса, но перед этим следует провести развальцовку посадочного места для фитинга для того, чтобы труба подошла по размерам и вставилась на посадочное место.

Монтаж системы отопления трубами РЕХАУ осуществляется с помощью штуцера муфты и гильзы, которая создает прочное соединение. Эти изделия являются одним из лидеров на рынке и пользуются большим спросом среди потребителей, благодаря своему качеству и удобству в монтаже. Высокая цена инструментов и фитингов компенсируется невероятной прочностью изделий.

Порядок работ по прокладке труб Рехау с гарантией

Выезд специалиста на объект для консультаций и необходимых замеров;
Осмотр объекта, расчет количества материалов, определение стоимости и сроков выполнения работ
Подписание договора;
Приобретение и доставка на объект необходимого оборудования и материалов;
Проведение установленного объёма работ по монтажу труб REHAU;
Проверка и тестирование системы на герметичность всех соединений и работоспособности техники.

Мы гарантируем, что монтаж труб Рехау произойдет быстро и качественно с предоставлением длительных письменных гарантий на свою работу. Просто позвоните по номеру телефона, который указан на нашем сайте, и бригада профессиональных мастеров приедет по необходимому адресу, оценит состояние помещения, произведет нужные замеры и сделают свою работу профессионально и качественно.

Процесс монтажа

Технология монтажа включает несколько шагов.

Насадку с необходимым диаметром накручиваем на расширитель.
После этого на сами трубы своими руками надеваем обжимные кольца. И делаем это так, чтобы место расширения трубы занято не было.
В трубу надо вставить расширитель. Она расширяется, когда монтажник нажимает на специальную рукоятку. Следующий шаг – поворот самой трубы, либо расширителя на 30 градусов. И затем снова нажимают на рукоятку. Можно повторить операцию, чтобы закрепить результат. После этого переходят к использованию фитинга.
Затвор отводится у пресса своими руками. Далее вытаскивают штифты, используемые для крепления. Следующий шаг – продевание насадок, фиксирующихся штифтами. Затвор защёлкивается.
Соединение приобретает готовый вид. Изделие надо вытащить из пресса.

Подготовительные действия

Монтаж трубопроводной системы с помощью полиэтиленовых труб Rehau начинается с процесса подготовки изделий.

Как это происходит на деле:

Вначале трубы нарезаются по заранее сделанной разметке;
Далее к трубам начинают подбираться фитинги, которые понадобятся для конструирования определенного участка водопровода.

Особую важность на этом этапе приобретает проверка правильности нарезки всех элементов системы согласно разводке водопровода. Проверку можно сделать, расположив все нужные элементы в необходимой последовательности. Особенно важно убедиться в правильной подгонке при монтаже отопительных систем, так как во время работы придется отключать тепло во всем доме

Особенно важно убедиться в правильной подгонке при монтаже отопительных систем, так как во время работы придется отключать тепло во всем доме

Проверку можно сделать, расположив все нужные элементы в необходимой последовательности
