Виды исполнения дымохода
Существует три основных принципиальных вида построения дымохода для буржуйки:
- Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
- Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
- Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.
Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.
Уход за дымоходом
Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.
Любой дымоход требует периодических профилактических работ:
Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся.
Ежегодно проводят механическую очистку трубы от нагара и ржавчины
Для этого можно использовать специальный прочистной ерш с грузом.
После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины.
Процесс монтажа дымохода из готовых сегментов — достаточно прост, и с ним вполне можно справиться самостоятельно. Если же имеется желание изготовить части трубы самостоятельно, то лучше от этого сразу отказаться, особенно при отсутствии опыта в подобной работе.
Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.
Как сделать дымоход для буржуйки
Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.
Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).
Помимо основы для дымохода также понадобятся:
- Тройник с заглушкой.
- Стыковые колена.
Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.
- Грибок для завершающей верхней части дымохода.
- Проходной стакан.
- Теплоизоляционный материал.
- Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).
Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек
Дымоход для буржуйки своими руками
Наиболее простой для самостоятельного возведения вариант предполагает:
Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.
Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда
- Заполнение швов герметиком.
- Создание отверстия в перекрытии или крыше, удаление из него утеплителя.
Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении
Установка проходного стакана в проделанное отверстие.
Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.
- Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
- Монтаж оголовка на верхней части дымохода.
Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

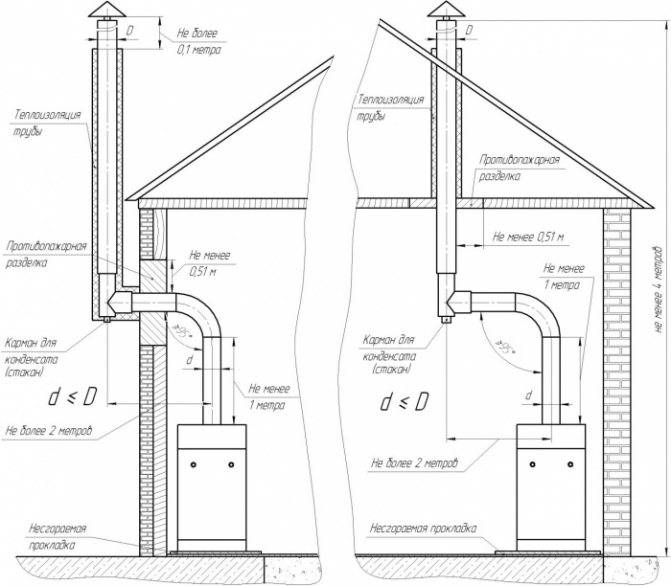

На схеме показан монтаж дымохода с выводом через стену
Особые моменты монтажа и использования дымохода буржуйки в гараже
Выделенные правила касаются пожарной и личной безопасности:
- В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
- Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.
Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.
Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.
- Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
- Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.
Особенности ухода за дымоходом
В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении
Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы
На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.
Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.
Способы ухода за дымоходом
Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.
Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.
Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь
А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!
Подключение дымохода для печки буржуйки своими руками
Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.
Расчет дымохода для буржуйки
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода
В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,
Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
Материалы и их количество
Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.
Дымоход стандартного размера потребует следующее количество труб:
- 1 колено длиной 120 см, диаметром 10 см,
- 2 колена длиной 120 см, диаметром 16 см,
- 3 стыковых колена 16*10 см,
- Тройник диаметром 16 см и заглушка к нему,
- Грибок – 20 см,
- Герметик.
Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.
Подключение дымохода для печки буржуйки своими руками Подключение дымохода для печки буржуйки своими руками Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо
Особенности эксплуатации
Дымоотвод в гараже требует периодическое обслуживание. Которое заключается в обследовании наружного вида системы и сажеочистки внутреннего пространства газоходов. Количество обслуживающих этапов исключительно зависят от конструкции дымохода. В том случае, если это асбоцементный дымоотвод — то его необходимо прочищать чаще из-за шершавой поверхности, на которой интенсивно собирается сажа. Железный дымоотвод из буржуйки, со временем сможет покрыться пятнами от пережога и вовсе прогореть. Данные сбои приводят к дополнительным затратам — понадобится замена дымохода.
Для железного дымохода многократность выполнения чистки трубы – 1 раз/год. Равным образом необходимо осуществлять ревизию наружного состояния используемого материала — возможно, какие-то части могли перегореть.
Доскональный осмотр внешнего состояния дымопровода дает возможность своевременно диагностировать необходимость в смене того либо другого узла. Нельзя игнорировать эту процедуру — поскольку через дыры в дымопроводе чад станет следовать в гараж, а последующая работа нагревательного устройства будет невозможна. Систематическая очистка от сажи, наоборот, сможет помочь увеличить период работы дымовых труб, а так же создаст условия, когда тяга будет на высоком уровне, а буржуйка будет работать эффективнее.
Невзирая на несложность и малую себестоимость установки, печь-буржуйка на сегодня является актуальным источником для обогрева. Несмотря на свои скромные размеры, она гарантирует идеальную теплопередачу и создание в помещении комфортных условий, но для этого потребуется правильно обустроить дымоотвод для печи.
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.
Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

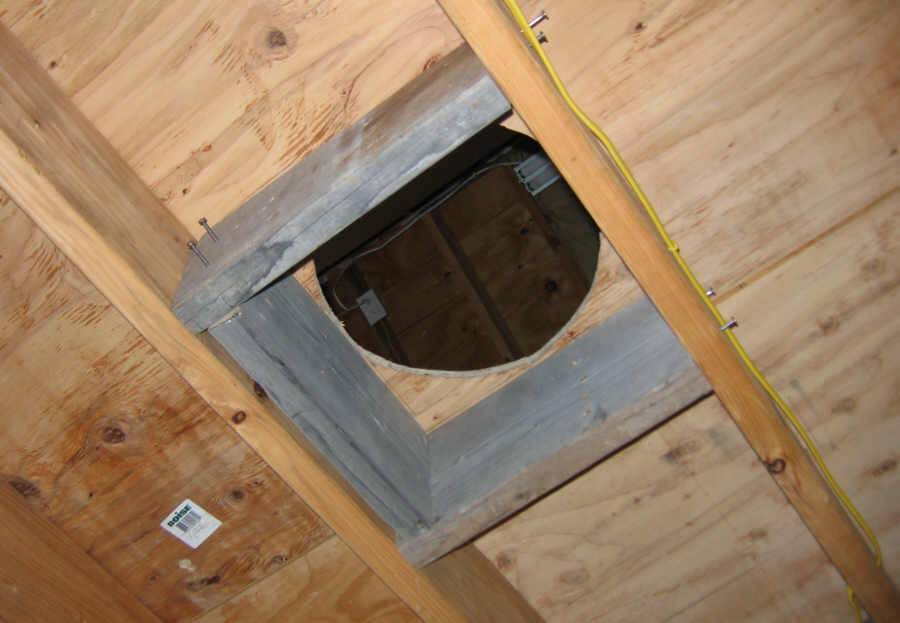

Пример отверстия для трубы дымохода

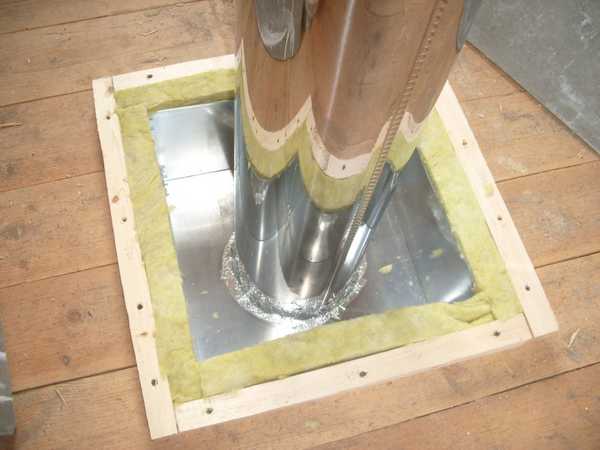

Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие
Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута
Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения
Дымоход подключенный к буржуйке
Инструменты
Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.
Схема монтажа
Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.
Способы монтажа
В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии
Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.
Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.
Подготовка перекрытия
Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.
Пример отверстия для трубы дымохода
Проходной стакан
Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие
Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены
При неправильном монтаже могут быть такие последствия
Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.
После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.
Следующие этапы работ на фото:
Герметизация
Вывод трубы на крышу
Работы на крыше
На последнем этапе нужно поставить на трубу дефлектор
Советы при работе
- Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
- Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
- Высокотемпературные герметики;
- Термостойкие герметики;
- Жаростойкие герметики;
- Жаропрочные герметики;
Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.
Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.
Подключение дымохода к буржуйке
Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.
При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута
Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения
Дымоход подключенный к буржуйке
Варианты дымоходов для буржуйки
Буржуйка – переносная печь, поэтому от строительства основательного кирпичного дымохода лучше отказаться. Из прочих вариантов чаще всего можно встретить два решения:
- Трубы из асбестоцемента. Рассчитаны на эксплуатацию при температурах не выше 300 градусов, поэтому могут применяться лишь в верхней части дымохода. Кроме того, асбестоцемент гораздо тяжелее железа, а его пористая поверхность будет способствовать накоплению сажи внутри дымохода.
- Металлические трубы. Оптимальными для стандартной буржуйки будут трубы из легированной стали или нержавейки. Толщина материала 0,6-1 мм. Такой дымоход будет достаточно легким и без проблем прослужит 10 и более лет.
Схемы устройства дымохода не предполагают большого разнообразия. Хозяину дома придется выбрать один из трех вариантов:
- Дымоход выходит через потолок и крышу. Такой вариант представляется достаточно энергоэффективным, поскольку протяженный трубопровод будет выступать в качестве дополнительного источника тепла (это качество может оказаться особенно ценным на втором этаже двухэтажной постройки). В плане монтажа такой вариант достаточно сложен, поскольку придется дополнительно обеспечивать гидроизоляцию в месте выхода трубы через крышу. Кроме того, повышаются требования к пожарной безопасности конструкции.
- Труба выходит через верхнюю часть стены. Конструкция менее сложна в плане обеспечения тепло- и гидроизоляции. В то же время она обеспечивает неплохой уровень эффективности за счет протяженного участка открытого трубопровода.
- Дымоход идет через стену в непосредственной близости от буржуйки. Наиболее пожаробезопасный вариант, но в то же время и наименее эффективный. Для обогрева помещения при выборе такой схемы будет требоваться большее количество топлива.
Вывод
Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.
При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
Схемы вывода канала
На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.
С этой целью предлагаются следующие три возможные схемы:
- Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
- Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
- В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.
