Виды и размеры экранов для батарей отопления: фото
Главное условие навески панели любой конструкции — она не должна препятствовать свободной циркуляции воздуха. Для того чтобы радиатор отдавал больше тепла, рекомендуется сделать большое количество отверстий в верхней крышке, или же убрать верхнюю панель.
Для обслуживания батареи, запорной арматуры или терморегулятора конструкцию предпочтительнее выбирать съёмную
Обратите внимание на отсутствие острых углов — сама решётка не должна стать причиной травм. Не все конструкции отвечают этим требованиям
Навесные без боковых панелей
Решётка такого типа представляет собой экран, который подвешивается на кронштейнах к стене, закрепляется к подоконнику или устанавливается на пол. Последняя конструкция отвечает требованиям конвекции и даёт доступ для ремонта системы отопления, так как обеспечивает приток холодного воздуха снизу, выход нагретого — наверху, а для ремонта её легко снять.
Фото 1. Пример навесного экрана без боковых панелей, прикрепленного к стене с помощью кронштейнов.
Если батарея установлена не в подоконную нишу, а подоконник малой ширины, то 2/3 батареи оставляют открытой, как требуют строительные правила.
Важно! Недостаток конструкции — видны не закрытые боковые поверхности
Навесные с верхней крышкой
Решётку изготавливают из металлического листа. Достоинством является высокая теплоотдача. Экраны навешиваются при помощи крюков на батарею, их легко снять и очистить, но за счёт верхней крышки такие решётки препятствуют воздухообмену.

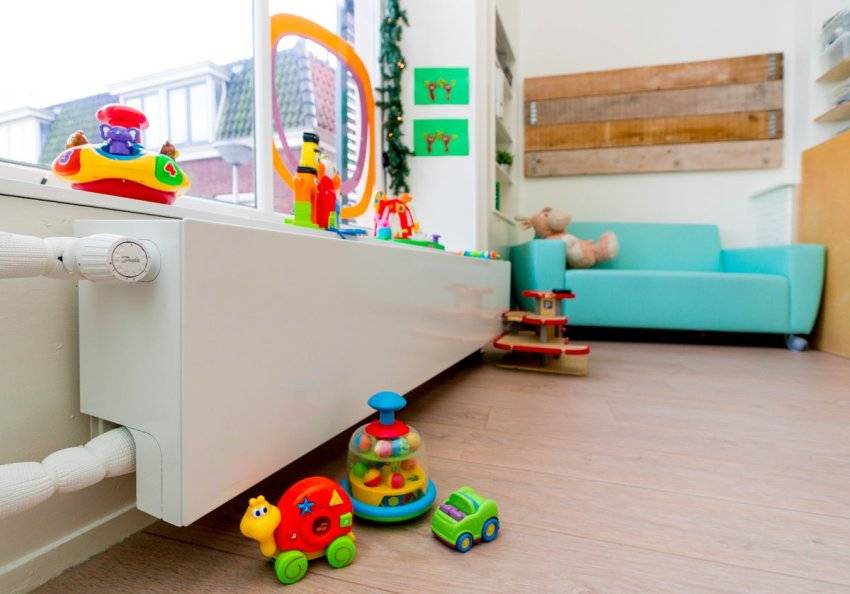

Фото 2. Так выглядит защитная решетка для радиатора с крышкой, сделанная на основе металлического листа.
Короба с вентиляционными отверстиями
Экраны-короба дают свободный доступ холодному воздуху снизу и сбоку, а верхняя панель с достаточным количеством отверстий свободно выпускает нагретый воздух в помещение. Короб – самая правильная с точки зрения термодинамики конструкция.
У такого экрана отличные возможности для декорирования — лицевую панель можно украсить декоративным рисунком с помощью лазерной резки, или вставкой из плетёного ротанга, тканью, повторяющей рисунок обоев.

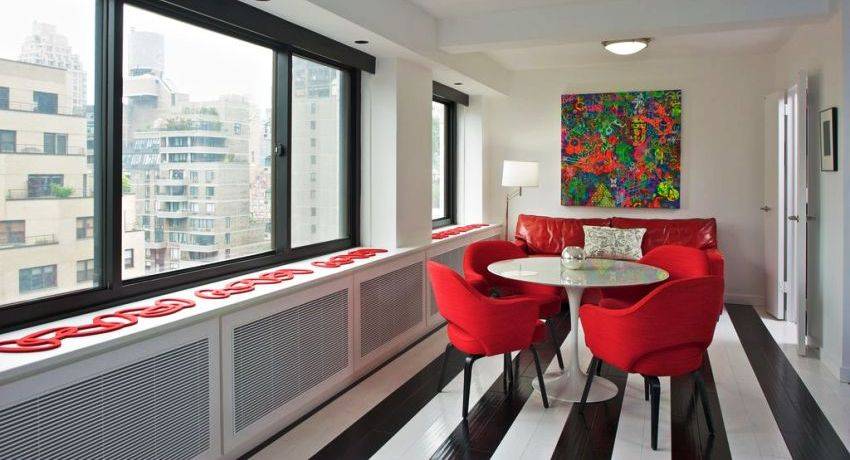

Фото 3. Экран для батареи в виде короба, в котором имеются вентиляционные отверстия.
Три описанные конструкции встречаются чаще, но не исчерпывают все конструктивные возможности: по индивидуальным заказам некоторые фирмы изготавливают мебель со встроенными или раздвижными решётками, что значительно экономит пространство.
Каким должен быть экран для батареи
Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.
Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:
- Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
- Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
- Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
- Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
- Вся внутренняя поверхность окрашивается в черный цвет.
- За радиатором отопления на стене монтируется теплоотражающий экран.
- Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.
При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.
При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.
Конструкция
Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.
Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.
Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.
Фальшстенка из гипсокартона с решеткой напротив радиатора.
В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.
В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.
Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.
Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.
Монтаж решетки радиатора
Выполнить работу просто. Решетка для радиатора монтируется в несколько этапов:
- Наметить горизонтальные линии, чтобы короб стоял ровно. Делается это с помощью обычного или лазерного уровня.
- Карандашом или ручкой отметить места, где будут располагаться отверстия для шурупов или пластиковых дюбелей.
- Проделать отверстия в стене и удалить из них остатки пыли.
- В готовые отверстия вставить пластиковые дюбели до упора внутрь.
- Края отверстия замазать клеем или смоляным составом.
- Приступают к установке самого экрана. Его петли совмещают с проделанными ранее отверстиями вдевают шурупы. Так вся конструкция прочно фиксируется.
Зачем необходим экран на батарею отопления
Неотъемлемым атрибутом отопительной системы являются радиаторы. Принцип их работы основан на излучении тепловой энергии, которая передается в помещение двумя способами:
посредством конвекции, которая предполагает воздухообмен холодного, поступающего снизу, и горячего, уходящего вверх, потока;
Экраны предназначены для защиты от механических повреждений, особенно это важно для хрупких радиаторов из чугуна
при помощи электромагнитного излучения инфракрасного спектра, мощность которого увеличивается с возрастанием температуры радиатора.
Воздух от чугунных радиаторов нагревается посредством конвекционных процессов. При увеличении интенсивности подогрева происходит изменение соотношения лучистой и конвекционной энергии, и значительная отдача тепла начинает осуществляться посредством инфракрасного излучения.
Выбирая декративные экраны на батареи отопления, важно отталкиваться от двух составляющих: эстетичность и теплопроводность
Несмотря на то, что радиаторы являются неотъемлемым атрибутом помещения, очень часто они имеют непривлекательный внешний вид и травмоопасную для окружающих конструкцию. Решить данные проблемы можно при помощи накладки на батарею.
Решетка радиатора отопления выполняет несколько функций:
- защитную;
- декоративную;
Экран защищает теплоноситель и закрывает доступ к нему малых детей или домашних животных
- гигиеническую;
- отражающую.
Нередко конструкция радиаторов отопления представлена выступающими частями, острыми углами и регулирующей арматурой. Все это является особенно опасным для маленьких детей. Также высокая температура прибора отопления может стать причиной ожога. Скрыть потенциальный источник неприятностей можно при помощи защитной решетки. С другой стороны многие современные батареи, например, алюминиевые или медные пластинчатые радиаторы, также нуждаются в защите от всевозможных механических воздействий, поскольку конструкция легко может быть деформирована в результате падения предмета.
Экраны позволяют декорировать отопительное оборудование, обеспечивая привлекательный интерьер любому помещению
Большинство радиаторов, особенно старого образца, не вписываются в современный интерьер помещений. Благодаря наличию декоративной решетки для батареи отопительное устройство приобретет более привлекательный внешний вид. Конструкция радиатора является весьма неудобной для очистки. В полостях и труднодоступных местах скапливается мелкий мусор, пыль, шерсть домашних питомцев. Решетка на радиатор поможет снизить вероятность попадания грязи и пыли в его полость.
Если экран будет иметь достаточное количество отверстий и вырезов, которые должны быть правильно расположены, иметь заднюю стенку из полированного металла, можно добиться увеличения конвекции отопительного прибора за счет отражения от стены в помещение инфракрасного излучения.
Важно выбрать такой вариант экрана, который будет хорошо смотреться в интерьере, сможет полностью закрыть конструкцию и подойдет под подоконник
Особенности монтажа экранов
Конструкции устанавливают так, чтобы можно было в любое время получить доступ к трубам и радиаторам отопления. Кроме того, 1-2 раза в год экраны придется снимать, чтобы очистить батареи от пыли. Особенности монтажа:
- Приставные. Их можно отодвинуть и зафиксировать снова за несколько секунд.
- Навесные. Монтируются на крючки или анкера, снимаются без труда. Как правило, это модели из металла, поэтому они довольно легкие.
- Плоские. Плоские экраны лучше монтировать на планки. Также удобны магниты и металлические пластины. Менее удобен вариант с петлями и крючками. При желании можно сделать конструкцию по типу раздвижных дверей, купив фурнитуру, которые продают для шкафов-купе. Если хочется сэкономить, можно не ставить роликовые механизмы, но отодвигать дверцы будет сложнее.
Основные виды экранов для отопления
По конструктивным особенностям экраны делятся следующим образом:
- Плоские. Подходят, если батарея заглублена в нишу. По периметру закрепляется каркас из брусков. На него прикручивается экран. Если изделие выполнено из стекла, дополнительно монтируются специальные штыри. Эти экраны еще зовутся «фасадами».
- Навесные. Экран может иметь крышку (удобно, если радиатор выступает далеко за подоконник) или просто представлять собой лицевую панель. Монтируется на крючки.
- Короб. Может быть сделан как имитация предмета меблировки – комода или тумбочки. Может стоять самостоятельно (приставной) или монтироваться на опору. Закрывает и боковины батареи, но циркуляция потоков воздуха затруднена. Чтобы улучшить теплоотдачу, возле крышки и пола в коробе делают щели, шириной 3,5-5,5 см.
Разновидности экранов на радиатор отопления
Сегодня ограничений по конструкционному материалу для изготовления данного продукта нет. Современные производители предлагают решетки из стекла, пластика, металла, дерева и других материалов. Именно поэтому покупатель может выбрать себе товар, оптимально подходящий под размер своего кошелька и эстетические предпочтения.
- Среди всех существующих декоративных решёток можно выделить следующие виды экранов для чугунных батарей отопления в зависимости от их конструктивных особенностей:
- Навесные решётки, которые оборудованы специальной крышкой – применяются в том случае, когда батареи выступают за подоконник.
- Плоские экраны – зачастую такие изделия используются для батарей, которые установлены в нише.
- Навесные решётки без крышки – подобные конструкции нашли своё применение в декорировании чугунных радиаторов.
- Экраны-короба – необходимость использования этих изделий наиболее эффективна тогда, когда отопительные батареи просматриваются со всех сторон. Такие конструкции принято считать самими сложными и утончёнными среди подобных аналогов, так как зачастую они включают в себя дополнительные элементы в виде плинтусов или же ножек.
Плоские экраны для радиаторов отопления принято использовать для скрытия батарей, расположенных в нишах. Но часто такой вариант используется дизайнерами для придания интерьеру эксклюзивности и оригинальности. Навесные радиаторы применяют для преображения фасадов самых распространенных в наше время чугунных радиаторов.
Правда используют его в том случае, если радиатор расположен в нише, и сверху закрыт подоконником или стеной. При этом нужно позаботиться о том, чтобы плоскость радиатора была параллельной плоскости стены.
Металлические экраны для батарей отопления навесного типа с крышкой используется в тех же случаях, что и предыдущий тип. Правда, здесь закрывается и верх радиатора, так что не обязательно, чтобы батарея находилась в нише.
Удобно это, если радиатор выступает из подоконника или же находится возле стены. Экраны в виде короба специалисты рекомендуют использовать в том случае, если нужно полностью скрыть батарею от посторонних глаз. Как правило, удобнее всего производить такое декорирование, если батарея подходит к стене, и человек имеет свободный доступ ко всем ее сторонам.
Стоит отметить, что защитный экран на батарею отопления будет ограничивать эффективность ее работы. То есть комната нагреваться будет не так эффективно, как без него, а поэтому лучше предусмотреть установку такого элемента еще на стадии ремонтных работ и выбора отопительных элементов.
Профессионалы говорят о том, что, если радиатор будет устанавливаться в нишу или закрываться экраном, нужно брать батарею с запасом мощности в размере около 10%. В таком случае даже холодной зимой в помещении с экранами будет тепло.
Одно из самых простых решений – плоский навесной экран, укрепленный на кронштейнах – стойках. Он закроет батарею только с лицевой стороны, оставив открытыми обе боковых стороны, верх и низ. Уместна такая конструкция при расположении батареи в нише.
Навесные конструкции, которые могут быть без верхней крышки (при расположении батарей под подоконником), или иметь верхнюю горизонтальную полку, когда радиаторы расположены на ровном участке стены.
Стационарные экраны-короба, закрывающие и сами радиаторы, и подходящие к ним трубы. Короба – тумбочки, которые устанавливаются на полу, подобно другим предметам мебели, полностью скрывая батареи отопления.
Предназначение экрана для батареи
Этот универсальный декоративный элемент можно использовать в разных целях. Рынок предлагают потребителям разнообразные модели решеток, изготовленных из металла, стекла, дерева, МДФ, пластика и других материалов.
Решетка на радиатор выполняет следующие функции:
- Защита. Конструкция экрана любой модели позволяет гарантировано оградить отопительные приборы от попадания грязи и пыли.
- Декоративность. Используя этот элемент, можно прикрыть старые батареи, которые отлично работают, но имеют непривлекательный внешний вид.
- Безопасность. Решетки и коробы надежно защитят детей от ожогов при контакте с теплоносителем.
Стильная решетка для батареи отопления востребована при оформлении жилых и офисных помещений. Она позволяет достигнуть компромисса между эстетичной и практичной стороной вопроса организации отопления.
Лучший способ облагородить чугунные батареи – установить радиаторную решетку, покупка которой не требует значительных финансовых вложений
Экраны для батарей – это надежная конструкция, которая позволит привнести некую изюминку или поможет подчеркнуть утонченность созданного интерьера.
Независимо от выбранной модели, вы непременно оцените преимущества использования радиаторной решетки:
- Она позволяет сэкономить на отоплении, обеспечивая равномерное распределение теплых потоков воздуха по всему жилому помещению.
- Надежно защищает детей и других членов семьи от случайного прикосновения к горячей батарее отопления, исключая возможность обжечься.
- Служит стильным декоративным украшением интерьера, выступая акцентирующим элементом или поддерживает общую концепцию дизайна.
- Большой ассортимент экранов для радиаторов отопления разных размеров, форм и конструкций позволяет выбрать оптимальный вариант для помещения любого предназначения.
- При необходимости обновить интерьер, владелец жилья может быстро заменить старую решетку на новую.
Стоит заметить, что установка стильного декоративного экрана абсолютно не влияет на технические характеристики и свойства отопительных приборов.
За счет щелей, которые имеются в большинстве конструкций, повышается конвекция горячего воздуха и тепло равномерно распределяется по площади помещения.
Экраны для радиаторов пользуются повышенным спросом, так как они позволяют спрятать отопительный прибор и улучшить интерьер. Главное условие, выбрать экологичный, прочный и простой в уходе материал
Это интересно: Раковина стеклянная для ванной
Виды решеток и экранов
По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:
- плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
- навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
- навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
- экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.
Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности
По материалу изготовления ограждения для батарей подразделяют на следующие типы:
- металлические;
- деревянные;
- пластиковые;
- МДФ-решетки;
- стеклянные.
Чем обособлены металлические экраны?
Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.
Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует
Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение. Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.
Деревянные декоративные экраны
Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

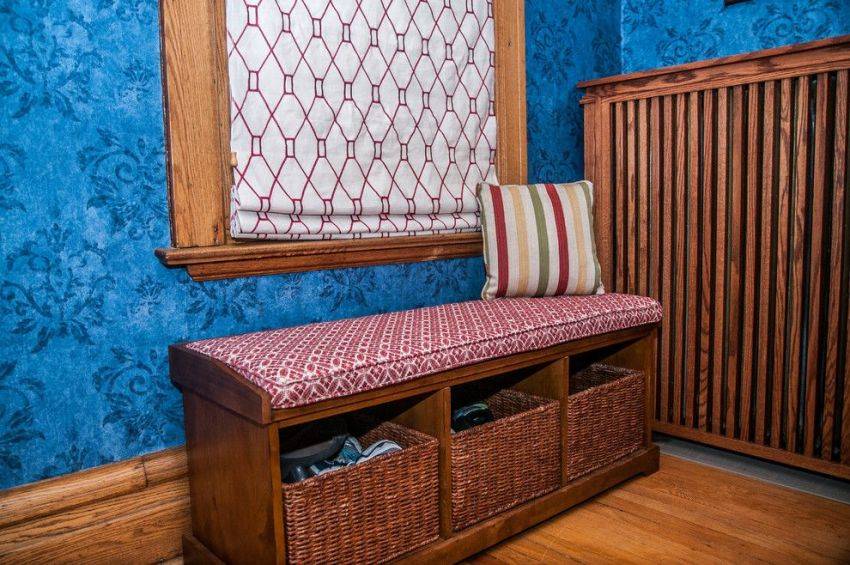

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный
Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.
Ограждения плитами из МДФ-панелей
Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.
Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой
Классика жанра — ограждение пластиком
Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.
Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился
Эксклюзивные стеклянные экраны
Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.
Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла
Главная функция: улучшить систему отопления
При выборе панели для радиатора стоит принимать во внимание не только ее декоративные качества. Основополагающий критерий здесь — это возможность сохранения в помещении комфортного микроклимата
Кроме того, для исключения форс-мажорных ситуаций необходимо предусмотреть возможность быстрого демонтажа экрана.
Данным требованиям полностью отвечает металлический навесной экран, причем очень важно, чтобы его нижний край немного не доставал до пола. Эта особенность улучшит теплообмен и активизирует циркуляцию воздушного потока
Установка наиболее подходящей металлической защитной панели поможет избежать замены радиатора и его косметического ремонта. Она продлит срок службы всей системы отопления и в итоге поможет значительно сэкономить средства.
Сфера применения
Отражающая теплоизоляция применима для всех поверхностей без грязи и пыли, подходит для сложных конструкций с углами, изгибами и перепадами. Утепление стен с наружной стороны можно достичь максимального эффекта при создании воздушного зазора в 20 мм с фольгированной стороны.
Эффективен материал для многоэтажных и одноэтажных каркасных домов, при этом это увеличит сопротивление стен без увеличения их объема. Монтаж осуществляется встык без нахлестов, а швы проклеиваются фольгированным скотчем.
Применение изнутри
Если есть желание утеплить помещение изнутри, то есть два вариант. Первый вариант – сделать 2 воздушных зазора между внешней стеной и материалом, между изоляцией и облицовкой (к примеру, гипсокартоном). В таком случае используется ТИМ с двойным фольгированием.
Второй вариант – создание одного зазора между внешней стеной и изоляцией, для чего применяется фольгированный с одной стороны материал. Фольгу обращают внутрь помещения.
Изоляция крыши
Отражающие ТИМ, смонтированные на крыше, дают не только тепловую, но и паровую изоляцию. Защищается также и подкровельное пространство от влаги.
Особенно эффективна отражающая пленка при изоляции потолка бани.
Трубопроводы и вентиляция
Для труб нужна изоляция с двусторонним фольгированием. Если трубы имеют диаметр меньше 159 мм, то можно не создавать воздушный зазор между ТИМ и трубой. Если у труб больший диаметр, то зазор – обязателен. Воздушный зазор устраивается следующим образом:
- первый вариант — крепление колец из фольгированной пленки к трубе с расстоянием 300-400 мм друг от друга. А поверх колец труба обматывается изоляцией;
- второй вариант – вдоль трубы прокладываются деревянные бруски с сечением в 10 на 10 мм или 20 на 20 мм, после чего поверх них идет обмотка изоляцией.
Стыки нужно заклеить алюминиевым скотчем. Утепление вентиляционных коробов позволит устранить теплопотери и дать звукоизоляцию.
Виды декоративных решёток на радиаторы отопления
Помимо разнообразия фактур и материалов, экраны различаются ещё и по способу крепления к отопительному оборудованию.
Плоские и навесные декоративные экраны для батарей
Батареи отопления могут быть по-разному закреплены или установлены в помещении, в зависимости от этого нужно выбирать и способ монтажа декоративного экрана.
| Виды экранов | Описание |
| Плоские решётки | Второе название – фасадные. Их применяют для радиаторов в нишах. Экран закрепляется на брусках, которые установлены по периметру ниши. |
| Навесные краны | Выполняются с верхней крышкой и без неё. Такие модели используют для старых батарей из чугуна в виде гармошки. Экраны просто накладывают на рёбра или крепят к ним крючками. |
Навесной экран просто накладывается на чугунный радиатор
Решётка-короб для батареи отопления
Конструкция неплохо выглядит в интерьере, полностью закрывая устаревшее оборудование, но, с точки зрения передачи тепла, не лучший вариант.Оно остаётся внутри, в помещение может попадать лишь 40−50%. Однако именно такие модели могут стать интересным элементом декора или мебели.
Производители могут выполнять их в виде самостоятельного предмета мебели, например, шкафчика или комода с открытыми полочками. Зачастую их устанавливают на пол или декоративные ножки, такие конструкции носят название приставных. Второй вариант крепления – к стене, оно способствует лучшему воздухообмену снизу.

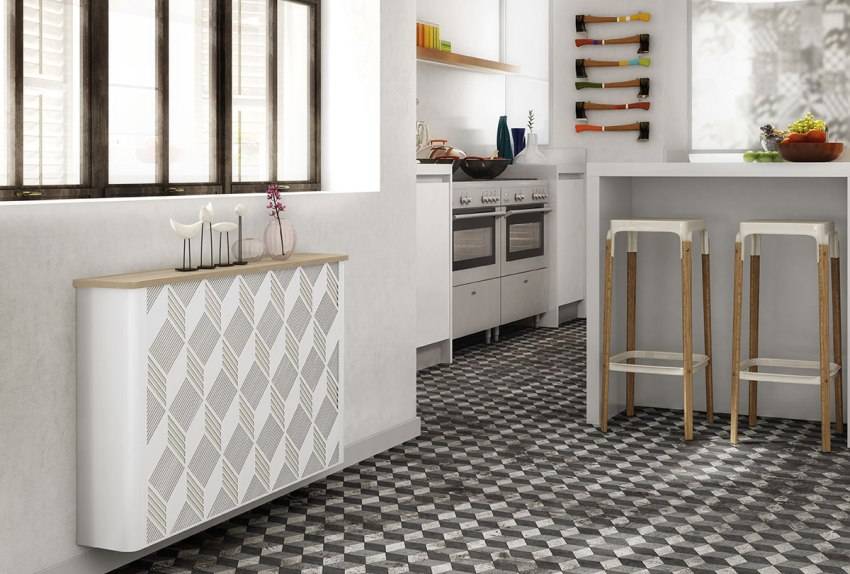

Навесной короб закрывает полностью старую батарею
