Акт опрессовки системы отопления: порядок проведения работ и составления документа

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям.
Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

Испытания системы

Гидропневмоиспытания

Промывка и опрессовка сети отопления – процессы, которые выполняются после завершения сезона отопления. Гидропневмоиспытания организуют для подтверждения готовности системы к запуску в сезон отопления. Процедуру проще всего переносить на осень после простоя магистрали в летнее время.

Поэтапно подготовка и проверка проходит следующим образом:

• по окончании отопительного сезона проверяют состояние узлов, запорной арматуры, трубопроводов и приборов отопления;
• профилактическая промывка сети;
• устранение протечки, разгерметизации стыков, замена изношенного оборудования;
• визуальная оценка качества изоляции на открытых участках трубопровода;
• проведение гидропневмоиспытаний.

После проверки систему заполнить теплоносителем и оставить до запуска. Если все проверки пройдены, сеть готова к эксплуатации, она дождется начала отопительного сезона без утраты качественных показателей. Испытания организуют под давлением выше рабочего, поэтому герметичность из-за наличия теплоносителя в период ожидания запуска не нарушится.

Гидропневматические испытания проводят так:

1. Мастер заполнит сеть теплоносителем. Затем подключит ручной или электронасос. Поднимет уровень давления до определенного норматива – предельные показатели прописаны в СНиП. Нагнетание выполняется оборудованием со встроенными контрольно-измерительными приборами.
2. После тестовых замеров давление снижается. В случае отсутствия дефектов система считается пригодной к постоянной эксплуатации.

Контроль давления осуществляется манометрами класса точности от 1,5, ценой деления до 0,1 кгс/см2, диаметром корпуса от 160 мм. Непроверенные манометры без печати государственной метрологической организации к применению не допускаются.

Показатели значения давления в процессе испытаний:

Разновидности сетей, типы оборудования	Давление в процессе испытания
Водонагреватели сетей отопления, ГВС, элеваторные узлы, калориферы	Предел в 1,25 от рабочего давления, но не ниже 10 кгс/см2
Сети отопления в многоэтажных домах с чугунными батареями или регистрами	Предел в 1,25 от показателя рабочего давления, не более 6 кгс/см2
Системы отопления с радиаторами из стали, биметалла, алюминия панельного/конвекторного типа	Не ниже 10 кгс/см2
Контуры систем ГВС	Из расчета рабочего давления плюс 5 кгс/см2, но не выше 10 кгс/см2

Условия для подтверждения готовности сети:

• в водяных/паровых сетях в течение 5 минут испытаний давление упало не более чем на 0,0,2 мПа;
• в сети с панельными приборами показатель нагрузки в течение 15 минут проверки не снизился более чем на 0,01 мПа;
• в сети ГВС показатели допустимого снижения до 0,05 мПа в течение 10 минут проверки;
• нет подтеканий, нарушений герметичности швов, стыков.

При обнаружении дефектов мастер устраняет протечки, затем снова проводит тестовые испытания. Процесс повторяется до соответствия требованиям, потом давление можно снизить до рабочего и составить акт о проведении испытаний.

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов. В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

• Повышается температура теплоносителя в отопительном контуре;
• Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

1. Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
2. Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

• Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
• Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

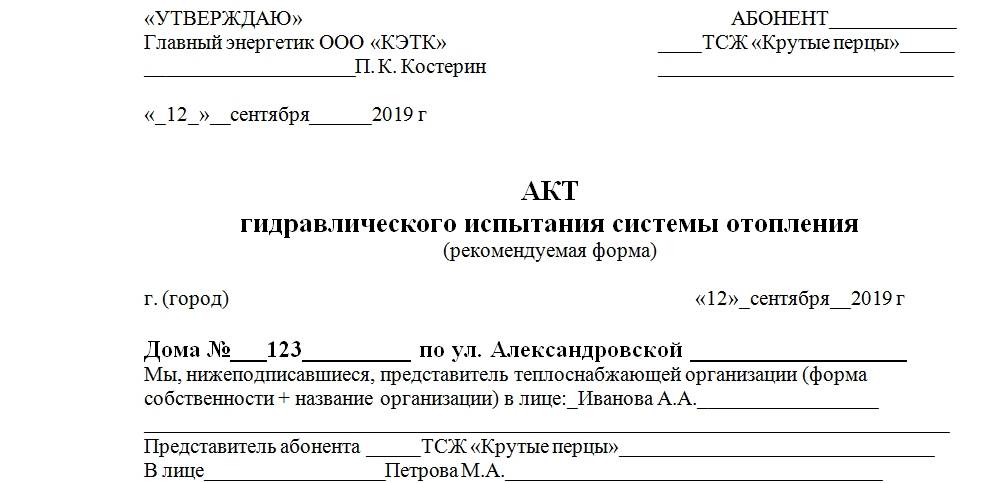

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Видео на тему

Опрессовка водоснабжающих сетей проводится для того, чтобы проверить их функциональность и выявить слабые места. Своевременно устранив все неполадки, вы обеспечите работоспособность трубопровода и избежите серьезных поломок.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Подготовка к процедуре

Перед испытаниями необходимо осмотреть трубы на предмет явных дефектов и устранить их. Также потребуется удалить теплоноситель из систем отопления.

Дальнейшие действия следующие:

1. Промывка магистрали для ликвидации окалины, коррозийных и органических наростов.
2. Оценка состояния внутренней поверхности труб.
3. Монтаж невозвратного клапана и манометра, если они идут в комплекте с напорным оборудованием.

Невозвратный клапан требуется для удержания рабочей среды в сети.

При подготовке к процедуре важно также правильно выбрать насос. Маломощное напорное оборудование увеличит время тестирования, что может привести к искажению результатов. Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Подходящий нужно подбирать, исходя из объемов тестируемых магистралей

Агрегаты бывают ручными и электрическими. Подходящий нужно подбирать, исходя из объемов тестируемых магистралей.

Порядок проведения работ

Опрессовку домашнего водопровода можно провести самостоятельно.

1. Герметизируйте тестируемый отрезок магистрали. Для этого перекройте запорную арматуру в конце и начале участка.
2. Отключите элементы системы, не рассчитанные на испытательное давление – предохранительные клапаны и другую арматуру, котел, бойлер, расширительные баки.
3. Подключите напорное оборудование. Насос подсоединяется к патрубку крана горячей или холодной воды. В отопительных сетях – к кранику радиатора.
4. Закачайте воду или воздух сквозь обратный клапан.
5. Контролируйте давление с помощью манометра. Для чугунных труб оно должно быть 1,5 атмосфер, для безнапорных пластиковых изделий – 1,5–2, для напорных – 10–15. При проверке сетей отопления в частных домах достаточно 2 атмосфер.
6. Отключите опрессовщик и зафиксируйте первичное значение на измерительном приборе и оставьте систему на 6–8 часов.

По истечении контрольного времени необходимо сравнить первоначальный показатель с текущим результатом. Если первый окажется ниже, в системе водоснабжения есть неполадки.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

• СНиП 3.05.01-85 посвящен коммуникационным сетям;
• СНиП 3.05.04-85 – наружным магистралям;
• СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Как проводится опрессовка систем отопления: понятие, нормы и технологии

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой закрытой системы с принудительной циркуляцией заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

• после монтажа;
• во время подготовки к отопительному сезону;
• после установки новых элементов конструкции системы, например, теплосчетчиков;
• по итогам выполнения ремонтных работ;
• в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

1. «Правила технической эксплуатации тепловых энергоустановок № 115 от 24.03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
2. «Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
3. «Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

• Постепенное создание в системе давления, превышающее рабочее.
• Выдержка около получаса объекта испытаний с постоянным контролем давления.
• Актирование результата.
• Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Опрессовка воздухом

гидравлический способ проверки работоспособности контура отопления не рекомендовано проводить зимой через высокий риск замерзания теплоносителя. В этот период рекомендуется проводить опрессовку при помощи воздуха, который подаётся при помощи специального аппарата, компрессора.

Этапы работ:

• Сливаем воду с системы отопления;
• Отключаем подлежащую опрессовке ветку от центрального трубопровода при помощи запорной арматуры, но перед этим нужно проверить работоспособность кранов, при необходимости добавить сальники.
• Подключаем компрессор к проверяемому участку;
• Создаём избыточное давление в 2…3 раза больше рабочего.

Выполняемая работа	Цена
Монтаж стояков из полипропилена, полиэтилена, металлопласта	от 800 руб./ пог.м.
Монтаж группы безопасности котла	от 1100 руб.
Монтаж циркуляционного насоса	от 1400 руб.
Монтаж расширительного бака	от 1400 руб.
Монтаж коллектора основного подмеса	от 1500 руб.
Монтаж термогидравлического распределителя	от 1700 руб.
Монтаж радиатора, напольного конвектора и др.	от 1800 руб.
Монтаж насосной группы	от 2000 руб.
Монтаж коллектора с расходомерами теплых полов	от 2500 руб.
Монтаж внутрипольного конвектора	от 2500 руб.
Разводка труб отопления к радиаторам	от 2500 руб.
Монтаж электрического бойлера	от 3000 руб.
Опрессовка системы отопления	от 4000 руб.
Монтаж бойлера косвенного нагрева	от 12000 руб.
Монтаж электрического котла	от 12500 руб.
Монтаж настенного газового котла	от 14000 руб.
Монтаж напольного газового котла	от 16000 руб.
Монтаж газового настенного двухконтурного котла	от 16500 руб.
