Что такое байпас и в каких случаях он необходим

Монтаж байпаса в систему своими руками

Установить автоматический байпас следует ближе к радиатору. Расчет должен учитывать необходимость сохранить достаточный запас расстояния от стояка. При необходимости выполняется монтаж дополнительных кранов, которые смогут обеспечить циркуляцию воды за счет радиатора. В такой системе, где работает байпас, появляется дополнительная возможность регулировать температурный режим горячей воды.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

В монтаже такой конструкции своими руками нет значительных трудностей. Правильная установка прибора происходит по направлению теплоносителя:

1. Сперва происходит монтаж фильтров, затем монтаж обратного клапана и циркуляционного насоса;
2. Ввод байпаса в стояк должен происходить при использовании запорных клапанов. Монтаж следует производить в горизонтальном положении, поскольку так исключается вероятность скопления воздуха в трубах системы;
3. На перемычке следует сделать и поставить дополнительный кран, который позволяет правильно регулировать тепловой поток через диаметр байпаса. В этом случае жидкость будет протекать через радиаторы и обходную трубу. Альтернативная схема может использовать специальный терморегулятор, который будет удерживать температуру на выставленном режиме.

Читать также: Как воздух попадает в систему отопления

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

• Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
• Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
• Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
• После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

Наименование	Цена, руб.	Кол-во	Сумма
Металлопластиковая труба, м.п.	23	0,5 м	12
Тройник	75	2 шт.	150
Переходник с наружной резьбой	50	2 шт.	100
Регулирующий вентиль	448	1 шт.	448
Шаровой кран	137	2 шт.	274
Итого	984

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

• В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
• Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
• Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Методы переключения в байпас

Переключение стабилизатора в режим байпаса можно осуществить внешним и внутренним переключателем. Они в свою очередь могут быть механическими или электронными.

Внешние устанавливаются по желанию потребителя. Использовать их очень удобно, если возникает потребность полностью обесточить и изъять устройство, например, для ремонта.

Самое простое внешнее переключение осуществляется встраиваемым в электрический щиток трёх позиционным кулачковым переключателем. Это механическое устройство позволяет одним щелчком производить переключение режима работы стабилизатора. Иногда регуляторы электроэнергии помещают в специально изготовленные для них шкафы. Их размещают в помещениях потребителя или на электрической опоре, рядом с участком. Такие шкафы могут изначально оснащаться внешними переключателями электронного или механического типа.

Внешним переключателем можно дополнить сеть стабилизатора любого типа, независимо от комплектации.

Механический способ

Встроенный механический переключатель работает аналогично внешнему. Переключение осуществляется тумблером или рукояткой. Такими переключателями оборудуют регуляторы мощностью от 3 кВА. Стабилизаторы меньшей мощности обычно изготавливают переносными, и оснащают обходными розетками. Режимы работы переключателей и розеток обозначают как «Стабилизация» и «Байпас».

Механические переключатели просты и надёжны. Поэтому уже давно и успешно используются в электрических схемах.

Отключение режима байпас производится в обратной последовательности.

Электронный способ

Электронное переключение осуществляется двумя способами – ручным и автоматически.

В ручном режиме, при нажатии на кнопку «Байпас», электрический сигнал поступает на реле или полупроводники. И уже ими включается режим обхода стабилизатора. При таком варианте переключения следует руководствоваться рекомендациями для механического способа.

В автоматическом режиме электронный способ переключения в режим байпас осуществляется процессором с помощью реле либо полупроводников. Автоматически электричество может запускаться в обход регулятора по двум причинам — это критические ситуации либо стабильное напряжение на протяжении длительного времени. В обоих случаях стабилизатор контролирует входящее напряжение.

Экстремальные ситуации могут быть вызваны перегрузкой или поломкой стабилизирующего устройства. Перегрузка обычно возникает из-за неисправности электроприборов либо подключения к домашней сети дополнительного мощного оборудования. При этом режим байпас включится, только если входящее напряжение соответствует норме. Если в этот момент напряжение внешней сети нестабильно, то стабилизатор просто отключит подачу электричества. Возвращение нормальных параметров (снижение нагрузки) автоматически вызовет переключение на режим стабилизации.

У некоторых регуляторов возможен автоматический перевод в обход, при стабильном напряжении подающей сети. В этой ситуации стабилизация электроэнергии не требуется. После переключения устройство контролирует параметры электрической энергии и включает режим стабилизации при необходимости.

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях и исключает влияние человеческого фактора.

Три вида байпасов

Существует три вида байпасов:

• Нерегулируемые – простая труба;
• С ручным управлением – вентиль с делениями;
• Автоматический – с датчиками;

Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Что такое байпас в системе отопления.

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы — насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено

Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Установка

Одно из ключевых требований – сужение перемычки по сравнению с трубой, к которой она подсоединяется, уже знакомо. Нарушение этого правила не позволит жидкости проникать полноценно в определенное устройство. Монтаж байпаса производится как можно дальше от стояка, но при этом требуется максимальное сближение с обслуживаемым прибором. Запрещается монтировать перемычки как-то иначе, чем горизонтально – это может привести к усиленному накоплению воздушных пузырей. До начала работ 100% воды из системы полагается слить.

Часто байпасы стараются установить, используя сварочные аппараты. Предварительно механизм придется снять, и после этого, выбрав самую удобную точку на трубе, доставляющей воду, делать в этом месте отверстия. Их формируют таким образом, чтобы соответствовать диаметру перемычки. Ее сначала вставляют как можно плотнее, а затем уже приваривают. Теперь требуется смонтировать на резьбу, к которой раньше подсоединялся радиатор, запирающие детали. И, наконец, батарея отопления водружается на прежнее место, где ее нужно включить в состав системы и прикрепить с помощью кронштейнов к стене.

Своими руками сделать все тоже возможно. Перед началом работ придется опять же выключить радиатор из системы, демонтировать его.

Затем:

• на вводную трубу с использованием фирменных муфт накручивается байпас;
• противоположные края служат для крепления запирающей арматуры;
• переносят точки фиксации демонтированного прибора;
• ставят его на вновь отведенном участке;
• подсоединяют к системе правильно, как следует из ее устройства;
• закрепляют батарею с использованием кронштейнов.

Учитывая большую сложность современных отопительных систем, рекомендуется поручать монтаж байпасов профессионалам. Еще лучше, если все будет делаться одновременно с установкой или заменой других компонентов. Качественный монтаж включает обязательно опрессовку после сборки, так как только эта процедура покажет, правильно ли выполнены все работы или нет. Но в то же время самостоятельная установка не должна вызывать особых проблем. Главное – все тщательно рассчитать и исключить ошибки.

Целесообразно пользоваться полностью готовыми изделиями или формировать их из отдельных блоков. Когда нет опыта, целесообразно выбирать готовые конструкции, это понижает риск возникновения ошибки. Принципиально нельзя ставить байпас непосредственно на стояк, однако чрезмерное приближение к нагревательному оборудованию слишком плохо. Тогда работа устройства будет нарушена, а его эффективность окажется недостаточной. Непосредственно у байпаса должны быть позиции для опоры или готовые крепления.

Чрезмерно удаленный крепеж в разогретом виде поворачивает трубу и делает ее некрасивой внешне. Если требуется оживить старый нагревательный контур, монтируют обходной блок с насосом, обеспечивающим циркуляцию. Дополнительно потребуются краны шаровые (не понижающие скорости движения жидкости) и возвратный клапан

Максимальное внимание стоит уделить подбору запирающей арматуры и определению диаметров рабочих частей. На каждую обводную трубу монтируется пара тройников и шаровых кранов

Знакомясь с определенным устройством, нужно ориентироваться на его целевое предназначение. Это и определяет, потребуется ли вентиль для регулировки, термический регулятор либо возвращающий клапан. Устанавливать все детали нужно по ходу воды, отсчет ведется от фильтра. Внимательно проверяют, чтобы детали были качественные и работали бесперебойно. Недопустимо появление пор, тем более крупных неровностей в сварном шве; соединяемые при помощи резьбы детали в норме выкручиваются, демонтируются без лишних усилий.

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Байпас в обвязке радиатора отопления

При установке перемыкающего узла соблюдают следующие основные правила:

• Перемычку располагают как можно ближе входным радиаторным штуцерам — это способствует более эффективному нагреву теплообменников в результате прохождения через них больших объемов теплоносителя.
• На входе и выходе батарей необходимо разместить запорные шаровые краны, позволяющие отключить их от сети для профилактических и ремонтных работ без слива теплоносителя и прекращения обогрева.
• При использовании для обогревания индивидуальных жилых домов трубопроводов из современных материалов — металлопластика или полипропилена, лучше установить в обводной байпас регулирующий вентиль. С его помощью можно уменьшить поток, проходящий через перемычку, а также отрегулировать температуру нагрева всех радиаторов в магистрали за счет изменения сечения ее проходного канала.

Рис. 8 Примеры установки регулирующего вентиля между байпасом

Для чего требуется байпас на радиаторе

Как отмечалось ранее, использование байпаса с радиаторами отопления эффективно только в однотрубных схемах, деталь позволяет добиться более равномерного нагрева всех теплообменных агрегатов. Также присутствие байпаса позволяет подавать воду на последующие теплообменные приборы при выходе из строя или отключении одного из них.

С помощью установленного в перемычку крана можно отрегулировать вручную систему таким образом, чтобы все радиаторы равномерно нагревались. Для этого сечение перемыкающего байпаса к ближайшим к котлу теплообменникам увеличивают, а у самых отдаленных радиаторов уменьшают, управляя таким образом проходящим через батареи потоком.

Рис. 9 Обвязка радиатора полипропиленовой и металлопластиковой трубой

Самостоятельный монтаж байпаса в радиаторной обвязке

Перед тем, как установить байпас, можно рассмотреть заводские образцы — промышленностью выпускаются готовые изделия для радиаторных теплообменников, в которых расстояние между соединительными входными штуцерами соответствует стандартному осевому размеру от верхней и нижней точек подключения радиаторов.

Задача, как сделать байпас на систему отопления, имеет разные решения в зависимости от материала используемых труб. Обычно самостоятельный монтаж данного элемента не вызывает особых трудностей у любого хозяина (за исключением полипропиленовых труб), имеющего минимальные сантехнические навыки и необходимый инструмент (нужно один или два разводных ключа).

На рис.8 показана установка байпаса в водопроводную линию из полипропилена, который подключен к стояку 1 через переходные муфты 2. Байпас 6 подключается через тройник 4, соединенный с магистралью участками труб 3 и 5. К терморегулятору 10, соединенному с радиатором 8 посредством американки 9, трубный отрезок из полипропилена подключается при помощи фитингового переходника с металла на полипропилен 7, аналогичным образом происходит соединение линии с перекрывающим вентилем 11.

В данной схеме все трубы имеют одинаковый наружный размер, поэтому работа такой конструкции неэффективна (внутреннее канальное сечение патрубка-байпаса в однотрубной подводке должно быть меньше), для ее нормальной работы необходима врезка регулирующего вентиля в участок 6, уменьшающая проходное канальное отверстие.

Аналогичным образом монтируют  перемычку-байпас на батарее при использовании металлопластика, наиболее быстро конструкцию можно собрать, используя компрессионные фитинги (рис.8).

Следует отметить, что в схеме на рис. 8 трубные отрезки 5 не обязательны, тройник можно присоединить непосредственно к шаровому крану и терморегулятору, удлинив участок 3.

Если в обогреве для подводки воды используют металлические трубы, перемычку-байпас можно разместить непосредственно вблизи кранов на входных и выходных батарейных штуцерах, подключив к ним два тройника. Диаметр перемычки-байпаса несложно сделать меньше главной магистрали перемыкающей трубой малого сечения, запорный вентиль при этом ставить в перемычку не обязательно.

Рис. 10 Параллельная байбасная ветвь в цепи циркуляционного насоса

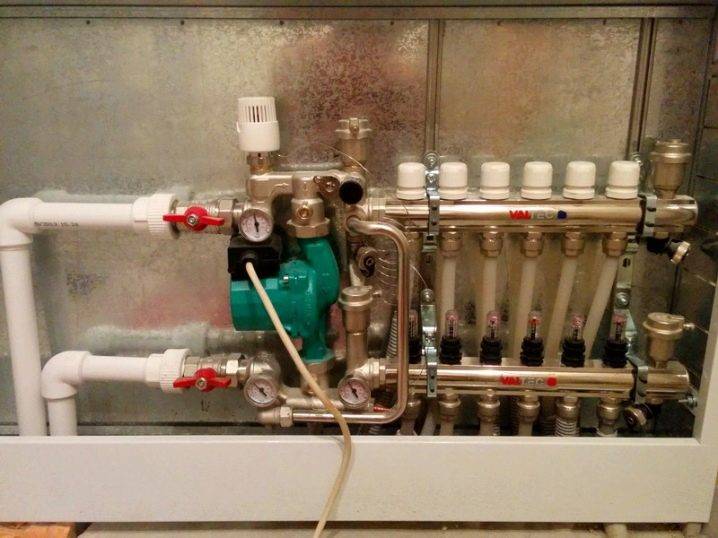

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.
