Рекомендации специалиста по сборке
Тепловая пушка на отработанном масле, фото которой представлены в статье, имеет камеры сгорания, которая выполняется из трубы. Ее следует выбирать с учетом толщины стенок, этот параметр должен быть внушительным. Камеру сгорания необходимо снабдить отверстием для форсунки, которая будет располагаться с одной стороны. В верхней части нужно расположить патрубок дымоотвода.
Важно приобрести или отыскать вентилятор с крыльчаткой. Это устройство и будет отвечать за направление потока воздуха
При сборке необходимо следовать определенному алгоритму. С одной стороны корпуса следует установить вентилятор, его производительности должно быть достаточно для эффективной работы. Камера сгорания должна располагаться по центру, она находится в кожухе. В его торце устанавливается форсунка.
Камерой сгорания может выступить оцинкованная труба, главное — отыскать изделие нужного диаметра. С двух сторон оно запаивается, а на следующем этапе в нем проделываются технологические отверстия для дымоотвода и форсунки. В камеру сгорания обязательно нужно установить пьезорозжиг. Для этого рекомендуется запастись изделием, которое вы сможете приобрести в специализированных магазинах.
Тепловая пушка на отработанном масле, описание которой было поставлено выше, должна иметь топливный бак. В качестве него лучше взять готовые изделия нужного размера. В пространстве фиксируется топливный насос и топливный фильтр тонкой очистки. Насос и форсунка на следующем этапе соединяются, дополнительно используется фильтр, по которому будет поступать топливо.
Для чего используется
Тепловые пушки — это очень мощные обогревающие устройства, которые могут в считанные минуты обогреть даже крупные помещения. Также они выполняют функцию сушки. Из-за этих особенностей тепловые пушки чаще всего используют для технических помещений — складов, гаражей и т.д. В среднем, тепловая пушка в 3-5 раз мощнее электрического конвектора. Учитывая эту особенность становится понятным то, почему ее реже используют в быту и жилых помещениях.
Хорошая электрическая тепловая пушка способна сильно поднять температуру в помещении и хорошо просушить воздух. Из-за этих особенностей ее используют в качестве заменителя централизованного отопления. Потребность в ней возникает при строительных работах или в тех помещениях, где нет другой системы отопления — в таком случае можно поднять температуру до комфортной для человека только с помощью пушки.
Одна электрическая пушка имеет больший КПД и эффект отопления, чем несколько электрических конвекторов или других видов отопления. При этом, стоимость такого обогрева остается сравнительно невысокой, соответственно с помощью нее можно экономить.
На практике тепловые пушки применяют:
- В быту тепловые пушки часто применяются в гаражах. В зимнее время машины часто промерзают насквозь. С помощью пушки можно относительно быстро просушить машину и обогреть ее, и она сможет завестись несмотря на низкую температуру окружающей среды. Также электрическая пушка незаменима в тех помещениях, где человек должен подолгу работать — цехах, гаражах, СТО и т.п. За счёт обогрева и просушивания воздуха условия пребывания в помещении становятся комфортными и безопасными для человека.
- В строительстве пушки используются для ускорения отделочных и других видов работ, где нужно быстрое застывание материалов за счёт температуры и сухого воздуха. К примеру, с помощью пушек ускоряют засыхание штукатурки. Так же ее можно использовать и в других работах вроде монтажа ламината и паркета. Для некоторых технологических операций обязательно нужен теплый сухой воздух, и тепловая пушка его может предоставить.
Чем отличается тепловая электрическая пушка от тепловентилятора
При обогреве помещении используют два равнозначных по конструкционным параметрам электрических обогревателей. Один называется тепловая пушка электрическая, а другой тепловентилятор. В обоих случаях используется компоновка нагревательный элемент и вентилятор. А дальше начинаются различия.
- Теплопушку электрическую используют в основном для обогрева подсобных, складских и производственных помещении, поэтому кожух у таких приборов металлический и имеет металлическое основание для установки. При эксплуатации таких обогревательных приборов вполне возможно механическое воздействие и все внутренние детали надежно закреплены в корпусе, и имеют усиленные крепления и изоляцию.
- Пушки тепловые электрические в качестве нагревательного элемента несут в себе ТЭН трубчатой или оребренной конструкции, возможен вариант металлокерамического элемента. Такие нагревательные приборы не боятся встряски и транспортных небрежных перемещений, в отличие от нихромовой спирали применяемой в вентиляторах тепловых. Нихромовая нить довольно тонка и может порваться при небрежном обращении.
- Мощность тепловых электропушек может колебаться от 1,5кВт до 15кВт, что позволяет использовать их при отоплении помещений различной площадью и интенсивностью воздухообмена. При этом обязательна установка термостата, с помощью которого можно задать режим работы, позволяющий поддерживать комфортную температуру и экономить электроэнергию.
- Длительность цикла работы тепловой пушки электрической при соблюдении техники безопасности неограниченна, в отличие от тепловентилятора в пластиковом корпусе, который не советуют использовать в длительных режимах работы.
Итого, из перечисленного сверху, пушка тепловая электрическая более устойчива к механическим воздействиям, имеет более широкую линейку по применению и мощности. Элекровентиляторы тепловые применяются в быту для кратковременной работы и не «любят» небрежного обращения с собой. Имеют мощность в пределах 1,5-2 кВт и ограниченное применение. ВЫБОР ТЕПЛОВОЙ ПУШКИ ЭЛЕКТРИЧЕСКОЙ
Если среди всего выбора электрических обогревателей (масляный радиатор, электрический конвектор) решение купить, остановилось на тепловой пушке электрической, надо определиться с мощностью и типом нагревательного элемента.
По мощности самый простой способ — взять площадь помещения, которое требуется обогреть и разделить на 10. Например, при площади в 25 м2 потребуется мощность в 2,5 кВт. Но лучше брать с запасом в 20-30%, так как пример для идеальных условий (как с минимальным расходом топлива в машине по инструкции).
Выбор нагревательного элемента небольшой — ТЭН или металлокерамический элемент. При большей стоимости керамики есть смысл выбрать ТЭН. По техническим и другим характеристикам, пожаробезопасности они одинаковы, поэтому, зачем платить больше?
Принцип работы печи на отработанном масле
Работает такой агрегат на основе пиролиза, когда при сжигании органического топлива происходит разложение и газификация. Первоначально при нагревании идёт расщепление сложных азотно-углеродных цепочек молекул масла на химические элементы, после чего под действием кислорода они окисляются, а затем охлаждаются, на ходу превращаясь в безопасный азот и водяной пар.
Если печь сконструирована правильно, соблюдены все размеры и форма, то топливо будет сгорать с наибольшей отдачей, а в дымоходе не будут оседать частицы углерода в виде копоти и сажи.
В таком отопительном приборе выделяют три зоны:
- в первой происходит горение паров нагретого до кипения масла;
- во второй — газификация мусора;
- третья — это камера дожига горючих веществ и снижения температурного скачка.
В нижней камере находится резервуар с отработанным маслом. При закипании органического топлива печь переходит в рабочий режим. Образовавшийся при этом пар загорается. Турбулентные потоки, возникающие в первой зоне, играют роль ограничителя и горящая смесь за счёт этого не имеет свободного доступа в зону пиролиза. Таким образом происходит саморегулирование. Помимо этого, под действием инерционной силы, горящие газы закручиваются в вихревой поток.
Необходимый для горения отработки воздух подаётся через окно с заслонкой, с помощью которой управляют скоростью сгорания масла и мощностью отопительного агрегата. Если заслонку закрыть полностью, то печь потухнет.
Закрученные в спиральный жгут пары масла попадают в камеру высокотемпературного дожига. По сути это труба, имеющая определённый диаметр и длину, с множеством отверстий для воздуха. Здесь происходит перемешивание газов с кислородом, и окислительный процесс проходит достаточно интенсивно. Температура в этой зоне может достигать 900 °C и выше, в результате чего азот становится более активным. Оксиды азота и углерода собираются вверху зоны пиролиза.
Полный дожиг несгоревших продуктов газификации происходит в верхней камере печи. Её конструктивные особенности таковы, что позволяют обеспечить понижение температурного скачка. Теряющий активность при невысоких температурах азот вновь вытесняется кислородом. Таким образом, на выходе получаем безопасный азот в газообразном состоянии, нагретый водяной пар. Выброс твёрдого оксида углерода осуществляется через дымоход.
Основные особенности конструкции
Если для обогрева требуется тепловая пушка, выбор необходимо начинать с учета конфигурации корпуса агрегата. На рынке нагревательного оснащения изготовители выставляют модели двух форм:
прямоугольной;
трубчатой.
Трубчатая разновидность имеет продолговатый стальной корпус, похожий на цилиндр. В глубине корпуса закреплен нагревательный элемент, который осуществляет практически моментальный выход на номинальную температуру. А трубчатый внешний блок позволяет производить направленный поток горячего воздуха.
Объект прогревается крайне быстро, теплопушка такого типа подойдет для просушивания помещений. Впрочем, пыль и грязь при прилипании к спирали способны стать предпосылкой для появления посторонних запахов и излишнего потребления кислорода. Потому для жилых объектов такого рода прибор будет неактуален.
Каждый вид тепловой пушки имеет свои характерные черты
Прибор прямоугольной формы содержит в качестве нагревательного источника ТЭН, а он, в свою очередь, значительно безопаснее разогревающей спирали. Подогрев выполняется не так быстро, как это происходит в трубчатой модели, но при этом он более удобный и приятный, чем от модификаций с трубчатым корпусом. Устройство можно применять в жилом и офисных помещениях. Блок не такой крупный и не потребует много места.
Стоит обращать внимание на конструктивные компоненты термической пушки. Если она покупается для неподвижного использования, стоит удостовериться, что у нее стабильная подставка — ножки или подножие
https://youtube.com/watch?v=GHfnAcA4Li0
Технические характеристики
Современные агрегаты представлены в разных вариантах и отличаются не только внешним видом, но и характеристиками. Например, вес изделий небольшой, а средний показатель составляет около 2–3,5 кг.
Основные параметры устройств выражены в следующем:
- напряжение питания может быть 380 или 220 в;
- средняя производительность, а именно расход воздуха, составляет 120–200 м3/час;
- профессиональные устройства имеют срок службы более 10 лет;
- корпус выполнен из прочного металла;
- средняя высота прибора составляет около 0,6–0,7 м.
Регуляторы и датчики часто расположены в верхней части корпуса
Особого внимания требует сеть с напряжением, к которой подключается агрегат. Модели с мощностью до 7 кВт работают только от сети в 220 вольт, а если мощность прибора больше, то его подключают к сети с напряжением в 380 в. В том случае, когда к сети с большим напряжением подключить маломощную пушку, она быстро сгорит, сломается и придёт в негодность. Работа устройств с мощностью более 7 кВт от сети 220 в часто невозможна или осуществляется неэффективно.
Линейка приборов
На сегодняшний день компания выпускает несколько видов теплопушек. Тепловые пушки разделяют на виды в зависимости от того, какой энергоноситель используется для образования воздушного теплового потока.
Этот производитель выпускает следующие виды теплопушек:
- электрические;
- газовые;
- дизельные.
Остановимся более подробно на описании каждого из вариантов тепловых приборов, выпускаемых компанией.
Электрические
Как правило, агрегаты этого вида применяются для обогрева помещений с небольшой площадью.
Несомненным преимуществом электрических теплопушек Master является их абсолютная экологичность и безопасность, так как при функционировании этого вида приборов не выделяются никакие продукты сгорания.
Устройства этого вида достаточно компактные и легко могут транспортироваться. Питание тепловых пушек может осуществляться как от обычной бытовой электросети, так и от трехфазной системы электропитания.

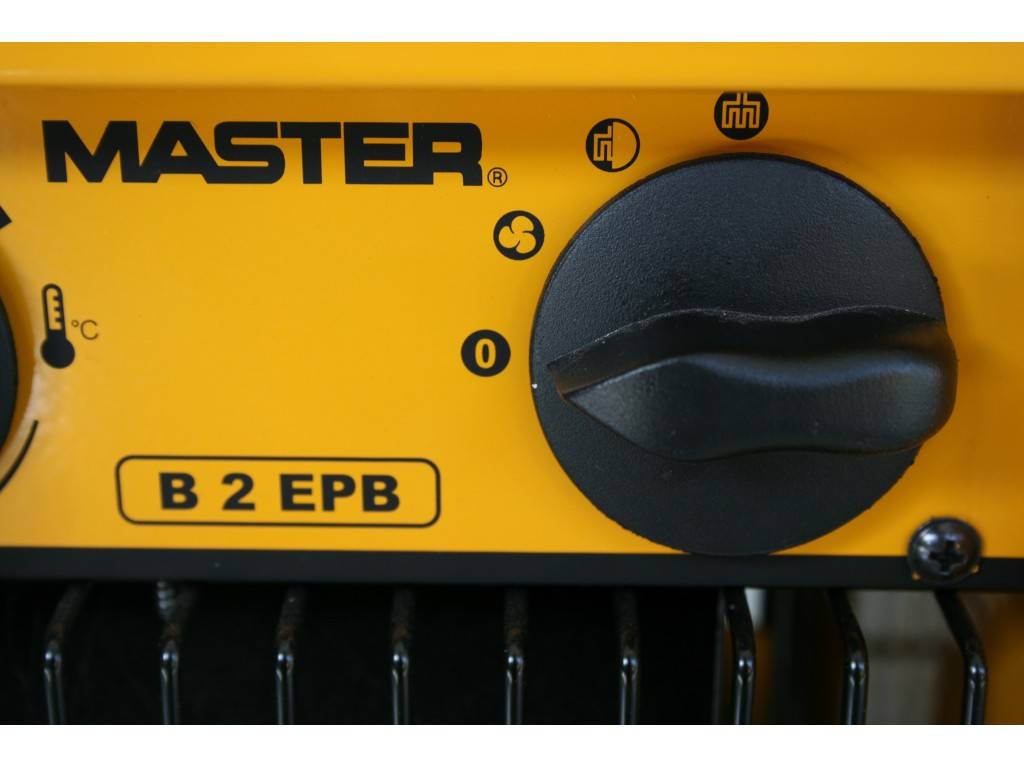

Для примера приведем технические характеристики тепловой электропушки Master B 22epb. Модель оснащена термостатом для защиты от перегрева. Производительность агрегата составляет 2.200 м3/ч, а максимальная мощность – 22 кВт.
Указанные характеристики тепловой пушки говорят только о том, что это эффективный агрегат со 100% коэффициентом полезного действия.
Газовые
В сравнение с предыдущим типом агрегатов, эти устройства обладают большей мощностью и высокой производительностью.
Основным энергоресурсом для бесперебойного функционирования тепловых агрегатов Master является газ, который можно использовать как из специальных баллонов, так и из магистрального газопровода.
При функционировании тепловой пушки выделяют незначительное количество продуктов сгорания. Однако, обязательным требованием к эксплуатации газовых теплоагрегатов в помещениях является наличие хорошей системы приточной вентиляции.
Среди широкой линейки газовых тепловых приборов Master можно отметить следующие популярные модели.
Газовая тепловая пушка Master BLP 17m. Этот агрегат имеет достаточно высокую мощность, которая составляет 17 кВт, при этом производительность – 300 м3/ч.
Несмотря на такие эффективные характеристики, расход газа составляет всего лишь 1,17 кг/ч.
Иначе говоря, газовая тепловая пушка этой модели является достаточно экономным, и в тоже время, мощным агрегатом.
Газовая теплопушка Master BLP 33m. Производительность этой модели составляет 1000 м3/ч при мощности в 33 кВт. Расход топлива – 2,4 кг/ч.
Особенность теплопушки этой модели в том, что в его конструкции предусмотрено наличие пьезоэлемента для розжига газа, а также система активной защиты от перегрева в виде термостата.
Дизельные
Тепловые пушки этого вида в основном используются для обогрева нежилых производственных помещений.
Компания Мастер выпускает два варианта дизельных агрегатов:
- с прямым нагревом;
- с непрямым нагревом.
В первом случае выхлопные газы выводятся вместе с воздушным тепловым потоком в обогреваемое помещение.

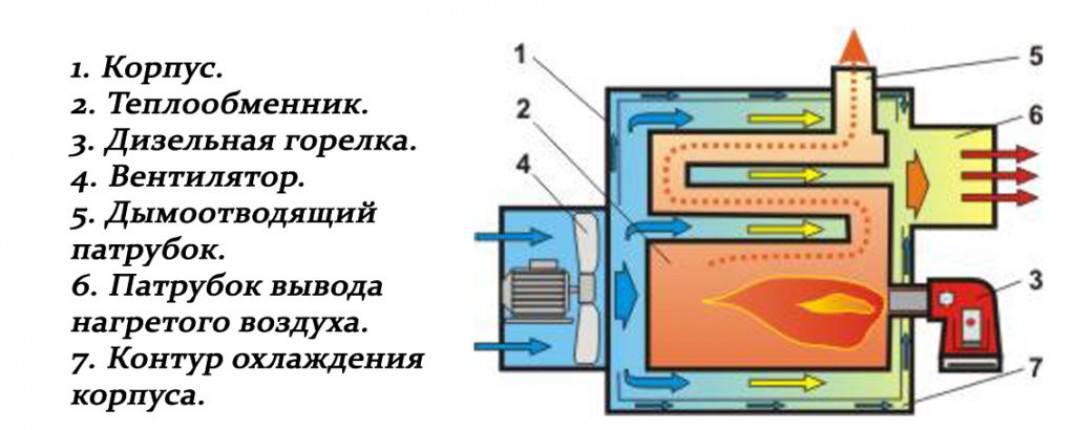

Особенностью теплопушек непрямого нагрева является то, что с помощью системы гибких шлангов, продукты сгорания выводятся за пределы помещения.
Методика проведения работ
Когда собирается тепловая пушка на отработанном масле своими руками, в корпусе следует закрепить:
- вентилятор с электрическим мотором;
- насос с форсункой;
- камеру сгорания с вертикальным отводом.
На следующем этапе устанавливается топливный насос, тогда как из бака необходимо вывести трубу, через которую отработка будет подаваться на топливный фильтр, а после – на форсунку. Верхний корпус торцов необходимо закрыть сетками. О том, чтобы вентилятор питался от электричества, необходимо подумать отдельно. Если доступа к сети нет, то можно использовать аккумулятор.
Важно помнить о том, что самодельная тепловая пушка на отработанном масле — это источник повышенной опасности, поэтому следует придерживаться правил техники безопасности. Даже если отдалиться от корпуса на метр, то там поток горячего воздуха может иметь температуру в 300 °С
Именно поэтому данное устройство не рекомендуется использовать в закрытых помещениях, ведь продукты сгорания могут представлять опасность.
Изготовление тепловой пушки своими руками
Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.
Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

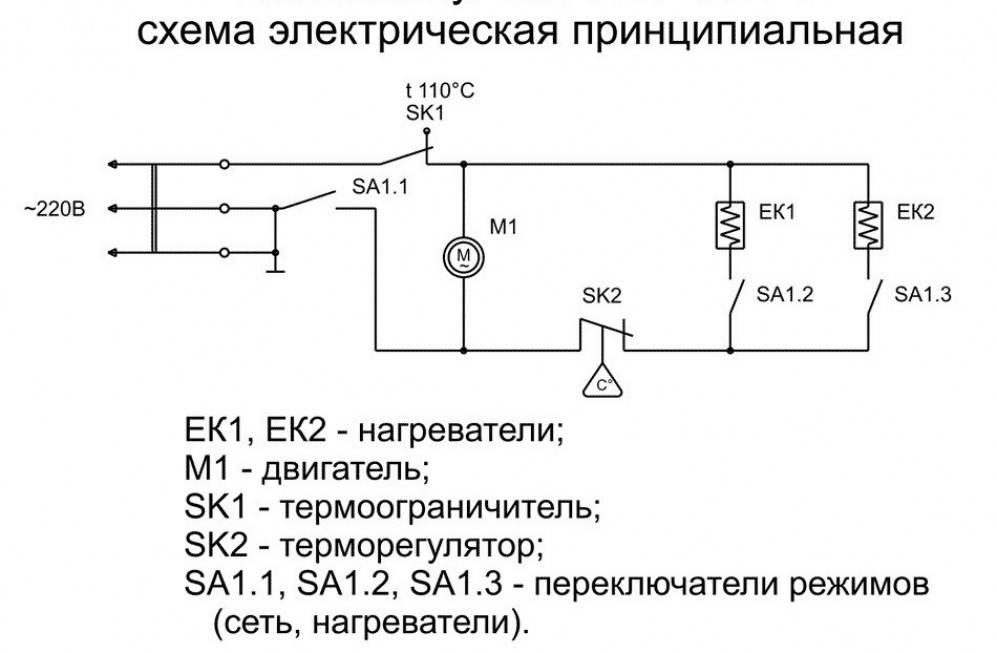

Так выглядит чертеж принципиальной электрической схемы тепловой пушки
Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.
Изготавливается электрическая теплопушка так:
Видео: электрическая пушка своими руками для обогрева гаража
Теплопушка на дизельном топливе и на солярке
Процесс изготовления состоит из следующих этапов:
Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской
Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.
В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.
Видео: тепловая пушка многотопливная
Газовая теплопушка
Эту установку изготавливают так:
- В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
- На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
- Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
- Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
- К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
- В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
- Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.
Видео: самодельная газовая тепловая пушка
Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).
Один из вариантов дровяной тепловой пушки показан на чертеже:
Чертеж общего вида теплвой пушки с указанием ее основных размеров
Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.
Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки
Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.
Установку изготавливают следующим образом:
Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.
Видео: твердотопливная самодельная пушка
