Делаем красивый мангал из бочки своими руками

Как сделать простой мангал из бочки на 200 литров своими руками

Прежде чем приступить к изготовлению барбекю из бочки 200 литров своими руками, емкость освобождают от содержимого и тщательно моют. Для этого наливают мыло и воду и ополаскивают по стенкам. Сливают воду и оставляют сохнуть на день. Затем начинают работы, следуя пошаговым рекомендациям:

1. Бочку распиливают на две равные половины. Для этого измеряют длину окружности и полученную величину делят на четыре. От пробки по торцевой стороне отмеряют получившееся расстояние. Также делают на противоположной стороне. Проводят карандашом или фломастером прямую линию. Аккуратно по разметке распиливают бочку.При распиле надевают защитные очки и фартук, чтобы не обжечься от искры
2. Окантовку делают из уголка шириной 2 см. Вымеряют длину и ширину бочки. По получившимся величинам от уголка нарезают два длинных и два коротких отрезка.Верхнюю часть уголка распиливают под 450, а нижнюю – под 900
3. На торце половины бочки измеряют радиус. Полученную величину делят пополам. Проводят разметку на торцах, а затем соединяют точки по округлым сторонам. Измеряют длину и ширину. Из металлического профиля сечением 2 см выпиливают отрезки нужного размера. Сваривают их между собой, чтобы получился прямоугольник. Из профиля получают два отрезка по 90 см, и два по 100 см для ножек. На длинных – с одной стороны отрезают детали под углом. С одной стороны к прямоугольнику приваривают короткие ножки, а с другой под углом крепят длинные. Так конструкция будет иметь больший разлет, и мангал будет стоять устойчиво.Ножки отпиливают под углом в 150
4. Из уголка отрезают кантик для обрамления полукруга бочки. Собирают все детали.При помощи сварочного аппарата приваривают все элементы в единую конструкцию
5. При желании делают передвижную опору из шампуров. Из уголка делают опору под шампуры.Элемент крепят к уголкам при помощи сварки
6. При помощи болгарки убирают все заусенцы, появившиеся на поверхности в процессе сварки элементов. Затем производят шлифовку всей поверхности при помощи шлифовального диска. Далее приступают к обжигу мангала. Для этого готовят солярку и ветошь. Тряпкой наносят солярку на поверхность гриля. Затем ветошь кладут в мангал, смачивают спиртом и поджигают. Огонь хорошо очистит поверхность от остатков вредных веществ и краски.Промывают барбекю при помощи мойки автомобилей или вручную
7. Дожидаются, пока поверхность полностью остынет. Отмывают мангал от копоти. Приступают к окрашиванию. На расстоянии 30 см наносят краситель из баллончика или краскопультом.Краску подбирают термостойкую, которая выдерживает температуру 650 0С

Внимание! Чтобы угли дольше тлели, отверстия для поддува в мангале из бочки не делают

Какими бывают мангалы?

Мангал очень давно применяется не только поварами для приготовления мяса и овощей на углях, но и любителями.

Виды мангалов:

• Портативные или складные. Эти модели самые популярные. Их удобно брать с собой на природу и в далекие поездки. Он занимает мало места и легко собирается;
• Переносные. Данные мангалы не предназначены для перевозки, но их можно легко передвинуть и перенести в другое место. Зачастую, это габаритные конструкции.
• Стационарные (профессиональные). Эти мангалы устанавливают в ресторанах и кафе, но можно пользоваться им и в домашних условиях. Они очень большие. Ставят их в определенное место, где уже есть специальная фундаментная подставка и дымоход.

Сделать мангал можно из самых различных материалов. Обычный газовый баллон будет идеальным решением. Например, мангал-коптильня. Подробные чертежи и инструкция помогут вам создать данное приспособление из обычного газового баллона. Но помните, что вы должны предусмотреть топку и сделать свою коптильню герметичной.

Дно баллона разрезается, и вы получите отверстие – это и будет топка. Обычно, наваривают толстые железные листы, чтобы коптильня прослужила вам долгие годы. В итоге у вас получится цельная конструкция, с дверкой и небольшой печкой. Обязательно приделайте трубу. Ее можно купить в специализированном магазине или на строительном рынке. Она должна быть среднего размера. Многие умельцы устанавливают специальный моторчик, с помощью которого будет вращаться мясо на вертеле. Но можно вешать куски мяса или тушки на небольшие крючки.

Готовый мангал стоит покрасить. Для это отлично подойдет не токсичная и термостойкая краска.

Перед тем, как начать готовить в новом мангале, его стоит как следует помыть и проколоть. Не всегда одного раза достаточно. Газ может долго не выветриваться.

Еще один вид мангалов, на который стоит обратить внимание – это мангал-паровоз. Его не так просто сделать и придется потратить не один день, чтобы получить готовую конструкцию

Внешне мангал действительно напоминает паровоз. Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр.

Основа мангала-паровоза – это газовый баллон объемом 50 литров. Остальные части можно изготовить из труб и небольших бочек. Если вы будете делать колесики, то готовые можно купить в любом магазине. Готовое изделие обязательно нужно покрасить термостойкой краской. Чтобы мангал долгое время прослужил вам, за ним стоит ухаживать и обновлять покрытие.

С помощью кованых узоров можно украсить готовое изделие. К газовому баллону можно приделать небольшие столики, выдвижные решетки и различные функциональные элементы.

Мангал-паровоз может и украсить дачный участок, но и с помощью него можно готовить различные блюда за короткое время.

Самостоятельно изготовить мангал очень сложно. Нужно обладать различными навыками, например, умело пользоваться сваркой и болгаркой. Эти инструменты очень опасны для человека. Несоблюдение техники безопасности может привести к плачевным результатам.

Доработка до коптильни

Для создания коптильни на основе мангала требуется создание дополнительного элемента — отделения для закладки топлива, устанавливаемого вместо опоры под мангалом. Оно представляет собой еще одну бочку, снабженную вырезом такой формы, чтобы мангал укладывался в нее сверху без щелей и промежутков

Это важно, так как эффективность копчения снижается из-за потерь дыма. Оба отделения соединяются дымоходом, по которому дым поступает снизу в верхнюю часть (мангал)

Для этого удобно использовать отверстие для пробки, имеющееся в обеих бочках. В результате получается своего рода дымогенератор, одновременно служащий подставкой для мангала.

Тонкости выбора дров

Возможно, немногие знают, насколько важно выбрать «правильные» дрова для мангала. От этого зачастую зависит вкус приготовленного на углях блюда

Дрова, заготовленные из плодовых деревьев, станут отличным топливом для мангала-бочки. Их плотная древесина способна не только долго держать огонь, но и придаст готовящейся пище тонкий и изысканный аромат.

Не стоит использовать дрова хвойных пород, особенно ели.

Дело в том, что при горении хвойные породы выделяют смолистые вещества, которые негативно сказываются на вкусе мяса. Также не рекомендуются дрова из осины – их дым содержит токсины, поэтому потребление такого шашлыка может быть опасным для здоровья.

Наличие 6 соток на даче просто обязывает владельцев обзавестись таким приспособлением для полноценного отдыха, как мангал. При финансовой стабильности можно организовать большой стационарный кирпичный мангал с беседкой

А если хочется сэкономить – обратите внимание на конструкции небольших мангалов, которые без проблем можно сделать своими руками буквально за сутки. Одно из таких универсальных и незаменимых приспособлений для дачи – шашлычница из металлической бочки, которая при соблюдении всех технологий изготовления прослужит вам верой и правдой долгие годы

Как сделать мангал своими руками из бочки, смотрите ниже в видео.

Мангал из камня

Мангал из камня отличается от кирпичного по большей части только внешним видом. Он массивный, фактурный, эффектный, с естественной текстурой и причудливыми формами. Такой мангал легко вписать в ландшафтный дизайн, и он в полной мере соответствует актуальным эко-трендам.

Сделать каменный мангал своими руками сложнее, чем кирпичный, из-за подготовки материалов. Но взамен ты получаешь удивительные декоративные свойства и настоящее произведение искусства. Очень интересно смотрятся конструкции с нарочито грубой и хаотичной кладкой.

Можешь смело брать и натуральный, и искусственный камень: первый прочнее, а второй – проще в работе. В основном, это гранит, песчаник, сланец, доломит, кварцит или шунгит. Сложнее всего работать с грубыми неотесанными булыжниками, проще – с плитняком, слоевищем или рваным бутом. Для укладки используется цементно-песчаная смесь или специальные составы с модификаторами.

Стенки каменного мангала не обязательно должны быть идеально ровными, но точно – прочными и устойчивыми. Тщательно промазывай все стыки раствором, плотно подгоняй их друг к другу и укрепляй слабые места металлическим прутом

Важно, чтобы все скобы для гриля и другие элементы в жаровне находились на одном уровне

Фото: rci76.ru

Приступаем к работе

Как и всякое капитальное строение, садовый мангал требует обустройства фундамента. Лучше всего для постройки мангала из кирпича своими руками подходит фундамент ленточного типа с глубиной котлована до 0,6 м. Котлован забутовывают крупным щебнем или камнем, и заливают песчано-цементным раствором. Над поверхностью грунта закладывают фундамент из бутового камня, высотой до 0,3 м. Лучшим материалом для такого камина является натуральный камень или красный печной кирпич. Кладка из камня является довольно трудоемкой и требует большого опыта. Мангал из кирпича вполне можно построить своими руками, главное выполнять работу аккуратно и без спешки.

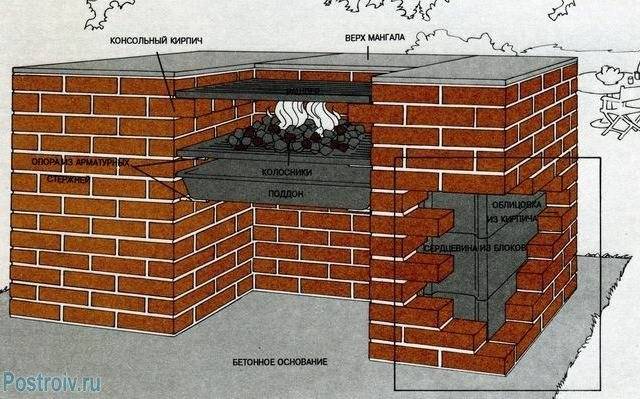

Перед началом строительства рассмотрите конструкцию подобного мангала. Как правило, все они представляют собой топку с невысоким дымоходом. Внутри топки установлена колосниковая решетка, под которой находится камера зольника (одного или нескольких), закрытая поддувалом. Под зольниками обустраивают нишу, предназначенную для хранения дров.

Вас заинтересовали мангалы, построенные из кирпича своими руками? Пошаговая инструкция поможет вам полностью разобраться со всеми нюансами таких конструкций.

Для постройки небольшого кирпичного мангала вам понадобится: 400-450 шт. кирпичей, глина, речной песок, пара колосниковых решеток, медный колпак для вытяжки, уголок 30х40 мм и 40х40 мм, задвижки или дверцы зольников.

1. Выберите место для печки – на открытом пространстве или под навесом беседки. От этого зависит состав раствора. Для первого варианта будет нужен термостойкий цемент, а для второго сгодится глинистый раствор.
2. Обустройте фундамент.

1. Выложите нишу размерами 0,75х0,5х0,5 м. Проложите ряд кирпича над этой нишей (ложковая кладка). Здесь воспользуйтесь опорой из припасенных металлических уголков. Равнополочный уголок установите в задней части ряда (в 8 ряду кладки), а 30х40 – в передней части, сделав прорези в лицевом кирпиче 9-го ряда под полку уголка.

Второй ряд нужен для устранения перегрева рубероида

Формируем объем печи на 3-м ряде

1. Десятый и одиннадцатый ряд формуют зольники-поддувала размером 0,12х0,25 м. Здесь же устанавливают и дверцы или задвижки для регулирования воздушного потока. Под установку колосниковой решетки в 11-м ряду кирпичей срезают четверть.

В оригинале использовалась вот такая дверца для печи

Крепление печной дверцы

Фиксируем проволоку для крепления дверцы

1. В двенадцатом-тринадцатом ряду обустраиваем выступ под шампуры.
2. Кладку топки продолжают до 21-го ряда. Далее ее перекрывают аналогично нише под зольником, только укладку ведут в половину кирпича – тычковую.

Площадка под укладку топливника

Выкладываем подовую часть топливника

Ставим решетку

Возводим стенки топливника

Перекрываем дровник листом металла

1. С 24-го ряда кладку начинают сужать уступами. С боков каждый ряд уменьшают на 35 мм, а спереди – на 17 мм. Заднюю стенку дымосборника выкладывают перпендикулярно основанию.
2. Последним рядом мангала из кирпича будет 33-й, с медным вытяжным колпаком, установленным своими руками. Фото такой конструкции поможет вам сориентироваться, как это сделать.

Формируем 6 выходов дыма из топки

Затем перекрываем топливник. Сверху уложим настил

Поверх топки укладываем теплоизоляцию и варочный настил

Кладка дымовой трубы. Мангал готов!

Представленные чертежи мангалов из кирпича помогут вам построить наиболее подходящую конструкцию своими руками. Фото таких строений поможет оценить их дизайн и великолепие.

Однако построить мангал из кирпича своими руками недостаточно. Надо еще установить дымовую трубу.

Самодельный мангал из бочки

Возможны два варианта такой конструкции:

• с крышкой или дверцей;
• открытая (без крышки).

Конструкцию, снабжённую крышкой, можно не только использовать для приготовления шашлыков и барбекю, но и добавить в неё функцию гриля, прикрепив к ней стойки для вращающегося вертела.

Просто посмотреть на фото мангала из бочки своими руками будет недостаточно, в этой конструкции нужно более подробно разобраться.

Инструменты

Технологический процесс изготовления такого полезного для дачи аксессуара требует соответствующего технического вооружения, поэтому перед работой следует вооружиться:

• болгаркой с отрезным диском по металлу и шлифовальным диском;
• шлифмашинкой;
• сварочным аппаратом;
• электролобзиком по металлу;
• электродрелью со свёрлами по металлу;
• рулеткой;
• отвёртками и гаечными ключами.

Материалы

• металлическая бочка произвольного размера (чаще всего используются 200-литровые бочки);
• болты для крепления деталей;
• стальной уголок 20х20, которым будут обрамляться кромки разрезанной ёмкости;
• круглая или квадратная труба с диаметром (сторонами) 20 мм, из которой будут делаться ножки мангала и поддерживающие кронштейны;
• для варианта с крышкой потребуется ручка для манипулирования оной и оконные петли;
• пара стальных решёток;
• 2-4 колёса для ножек, если хочется получить подвижный мангал.

Видео об изготовлении мангала из бочки своими руками

Изготовление

1. Перед тем как сделать мангал из бочки своими руками, нужно продумать конструкцию желаемой модели и нарисовать её эскиз. Затем преобразовать его в подробный чертёж с точными размерами, благодаря которому можно будет чётко следовать плану без дополнительных примерок. План-чертёж может выглядеть примерно так, но можно выбрать и другую форму подставки под бочку в соответствии с собственным вкусом.
2. Подготовив сборочный чертёж, можно заняться изготовлением отдельных элементов: нарезать трубы и уголки.
3. Затем предстоит повозиться с главным конструкционным элементом – бочкой, которую следует разрезать одним из двух способов: а) вырезать меньшую часть бочки, которой предстоит стать крышкой; б) разрезать бочку точно пополам в случае выбора иной конструкции.
4. После разрезания бочки все её кромки нужно добросовестно обработать шлифовальным кругом для устранения заусенцев.

Первый вариант – бочка разрезана пополам

1. Обрезанные края бочки нужно обрамить стальным уголком, приварив его или закрепив шурупами.  То же делается со второй половиной бочки, если она будет служить крышкой.
2. Две половинки нужно соединить по одной стороне с помощью оконных петель так, чтобы крышка могла без труда открываться и закрываться.
3. Чтобы крышка не откидывалась полностью назад, с одной стороны можно установить подвижное крепление.
4. С верхней стороны по центру прикрутить металлическую ручку либо приварить её сваркой.
5. В каждой бочке есть отверстие для пробки, оно может отлично подойти для фиксации дымохода. В процессе разрезания бочки для конструкции с крышкой нужно сделать это так, чтобы это отверстие оказалось в верхней части конструкции или на крышке под углом примерно 30 градусов от центра. Затем туда вваривается или прикручивается дымоотводная труба.
6. Модель мангала можно усовершенствовать, добавив в конструкцию стойки для поддержки вертела для гриля.

Второй вариант – из бочки вырезается прямоугольный сегмент

Если вырезается только цилиндрический фрагмент бочки, то его не нужно отделывать уголком. Достаточно просто очень ровно и аккуратно обработать шлифовальным диском линию реза.

• Вырезанный фрагмент стенки бочки также прикрепляется к основной ёмкости с помощью петель.
• К обрезанной кромке нижней части бочки-мангала нужно прикрутить или приварить уголки, которые впоследствии будут служить опорами для барбекю.

Третий вариант – использование только половинки бочки

Этот вариант не предусматривает крышки. В этом случае потребуется отделочный уголок. В этом варианте можно также предусмотреть монтаж стоек для гриля.

Мангалы с крышей из металла: фото и преимущества

Воспользовавшись одной из пошаговых инструкций и соорудив мангал из металла для дачи, необходимо задуматься о кровле для него. Кровля будет выполнять несколько важных функций:

1. Защита металлического барбекю от любых внешних воздействий, что в свою очередь не приведет к быстрому проржавению.
2. Возможность пользоваться установкой в любую погоду – солнечную и ненастную.
3. Соорудив на кровле фонарь, вам удобно будет жарить мясо в темное время суток – ничего не подгорит!
4. Конструкция с крышей имеет куда более солидный вид, чем просто отдельно стоящая конструкция.

Можно выделить несколько видов навеса для мангала, перечислим: Можно выделить несколько видов покрытия, сооружая мангалы с крышей из металла. Фото будут представлены ниже.

• Металлическая беседка с мангалом, из кирпича или другого материала;
• Поликарбонатный навес;
• Приваренная к каркасу крыша (также можно добавить столешницу, мойку и т.д.).

Предлагаем вам посмотреть мангалы с крышей из металла: фото нескольких вариантов ниже. А если хотите сделать своими руками, то прочитайте статью о самостоятельном монтаже навеса из профтрубы и поликарбоната, данные знания помогут вам сделать крышу для мангала.

В данной статье мы рассмотрели как сделать мангал из металла четырьмя способами:

• с помощью газового баллона 50л;
• из металлической бочки 200л;
• из жаростойкой стали 5мм;
• из листовой 3мм стали.

Надеемся, наши мастер-классы были полезными, и вы без труда сделаете мангал из металла своими руками!

Разборный мангал из металла

Если вам не хочется перевозить габаритный цельнометаллический короб, то присмотрите разборную контрукцию или схему мангала для изготовления своими руками. Такие изделия компактны, просты в повторении и достаточно долговечны. К тому же собрать переносное устройство можно за считанные минуты. Вашему вниманию представлены чертежи и подробные схемы, которые помогут собрать мангал своими руками. Пошаговая инструкция и фото процесса сборки помогут вам вникнуть в мельчайшие детали.

Для работы вам понадобятся такие же материалы инструменты, как и для изготовления сварной цельной конструкции. Дополнительно надо запастись электролобзиком и усиленными ножницами для работы по металлу, а также набором плашек и крепежом. Готовы сделать разборный мангал своими руками? Пошаговая инструкция поможет вам ничего не упустить из виду. Определите требуемые размеры изделия, учитывая габариты багажника вашего автомобиля. Мы предлагаем оптимальный вариант, подходящий в большинстве случаев:

• Ширина – 300 мм;
• Длина – 600 мм (рассчитано на 6 порций, в случае необходимости можно увеличить из расчета 100 мм на один шампур);
• Высота стенок – 150 мм с учетом расстояния в 20 мм под колосниковую решетку;
• Высота опорных ножек – 600 мм (лучше, если длина ножек будет совпадать с шириной мангала, нам ведь нужна компактная конструкция).

Как правило, любой разборный мангал, созданный своими руками, видео изготовления которого можно найти в сети, имеет следующие элементы:

• Рама из металлического уголка;
• Дно;
• Продольные и боковые бортики;
• Колосниковая решетка;
• Крепеж.

Какие материалы и инструменты нужно подготовить?

Каждый владелец собственной дачи неоднократно задумывался о сооружение мангала для приготовления шашлыка или барбекю для гриля как на фото, который сделает отдых на свежем воздухе максимально комфортным. А если на дачном участке найдётся металлическая бочка, которую давно хотелось выбросить, то можно считать, что половина дела уже сделано.

Естественно, одной бочкой не обойтись, ещё потребуются определённые инструменты и материалы, о наличии которых целесообразно побеспокоится заблаговременно. При этом чтобы все работы по изготовлению мангала из металлической бочки своими руками прошли без проблем понадобиться следующий инструмент, который обычно имеется в арсенале каждого дачника:

• электрическая болгарка с отрезным кругом по металлу;
• строительная рулетка;
• электросварка;
• электродрель;
• диск для шлифовки металла.

Для изготовления мангала для шашлыка своими руками или барбекю для гриля подойдёт любая металлическая бочка как на фото, главное, чтобы в ней раньше не хранились ядохимикаты или горюче-смазочные материалы. Также в качестве альтернативы бочке из металла можно использовать пустой газовый баллон, но работать с ним намного сложнее.

Прежде чем начинать сооружение конструкции для приготовления пищи на углях нужно понимать, что с тяжёлой бочкой будет больше проблем, как при изготовлении мангала, так и при транспортировке его в будущем. При этом чтобы соорудить такую оригинальную конструкцию нужно позаботиться о наличии следующего перечня материалов:

• пустая бочка из металла;
• 4 колеса для удобства транспортировки барбекю;
• дверные петли;
• металлические уголки;
• металлическая дверная ручка;
• металлическая решётка для барбекю;
• крепёж.

Хочется отметить, что мангал для шашлыка или барбекю из бочки можно отнести к мобильному устройству, в особенности, если оснастить его специальными колёсиками.

Преимущества металлических конструкций

Самым главным достоинством мангалов, изготовленных из металла, является их дешевизна. Даже если вы купите металлический лист, уголки, пруток и трубы, необходимые для работы, стоимость материалов будет значительно ниже готового изделия из магазина. А если учитывать, что на такую конструкцию сгодится ненужный металлический хлам в виде бочек, баллонов, кусков листового металла и обрезков уголков, то цена готового изделия приблизится к нулю.

Второе неоспоримое преимущество – простота изготовления. Любой человек, мало-мальски владеющий сваркой, сможет повторить самую сложную конструкцию. В третьих, такие мангалы легко можно установить на новом месте или же взять с собой на пикник. Четвертое – достаточная толщина листового металла позволит мангалу служить длительное время. И пятое – удовольствие от результата. Создав настоящий шедевр из металлолома, вы сможете с гордостью вспоминать об этом при каждом удобном случае.

Недостатками страдают мангалы с недостаточной толщиной стенки – они быстро прогорают, их может повести при перегреве, а от дождя и влаги они могут проржаветь.

Пример изготовления простого металлического мангала

Набор инструментов для этой работы очевиден:

• Рулетка;
• Керн (для набивки отверстий перед сверлением);
• Болгарка;
• Электродрель;
• Сварочный аппарат.

Первый шаг, с которого начинается изготовление самодельного мангала из металла, — раскрой листовой стали. Разметив на ней размеры днища и боковых стенок, вырезаем все заготовки болгаркой. В нижней части длинных боковых стенок нам нужно сделать отверстия для поступления воздуха. Для этого закрепляем в патроне дрели сверло на 6 или 8 мм и делаем вентиляцию (расстояние между центрами отверстий 3-4 см).

Более рациональный вариант – не вырезать по отдельности все части, а сделать болгаркой прорези в листе, чтобы потом согнуть их в объемную конструкцию.

Согнув раскроенный лист в объемный короб, провариваем стыки стенок. Делать это можно не сплошным, а прихваточным швом, чтобы меньше деформировался металл. Для лучшей фиксации шампуров на верхних ребрах длинных стенок можно нарезать неглубокие пазы.

Следующая операция – приваривание ножек. Лучше сделать их съемными, чтобы жаровню можно было перевозить в машине. Для этого некоторые мастера используют гайки, приваривая их к нижней части днища. Затем в них вворачивают стержни с резьбой. Мы поступим проще и используем нижние части старых дверных петель. У них есть ушко для прихватывания сваркой и достаточно глубокое отверстие для установки стального штыря-ножки.

Наш мангал готов к первому приему шашлыков. На все операции по его раскройке и сборке потребуется не более 2 часов.
